ClearPilot® - Verwendung des Tools „Dr. Edits 3D-Steuerelemente“

Bildschirmfoto 16.04.2025 182224.png

Haftungsausschluss: Nicht alle Funktionen sind in allen Märkten verfügbar. Wenden Sie sich an Ihren örtlichen Straumann‑ oder ClearCorrect‑Vertreter, um zu erfahren, welche Funktionen in Ihrer Region verfügbar sind.


ClearPilot Version 10.0

Dr. Edits 3D-Steuerelemente Beschreibung und Funktionen

Bildschirmfoto 13.04.2025 232030.png

Das Tool „Dr. Edits 3D‑Steuerelemente umfasst eine Vielzahl interaktiver Werkzeuge und Funktionen zur präzisen Anpassung und Bewertung von ClearCorrect‑Behandlungsplanungen. Es ermöglicht Ihnen, Zahnbewegungen visuell zu verwalten, Behandlungsfunktionen hinzuzufügen und Behandlungsplanungen so anzupassen, dass sie mit den Behandlungszielen Ihres Patienten übereinstimmen.

In diesem Artikel werden wir Ihnen Informationen über die verfügbaren 3D-Steuerelemente bereitstellen, darunter:

Zweck Tool
3D-Steuerelemente Zahnbewegung
  • Intelligente Zahnbewegung
  • Zahnsperre
  • ASR und Platzmanagement
  • Zahnbogen-Bearbeitung
  • Bite-Jump-Bearbeitung
  • Neigen/Kippen

Clear Control 3D‑Bearbeitung klinischer Funktionen

  • Attachments: Standard und erweitert angeschrägt
  • Cutouts: Schlitze und Buttons
  • Bite Ramps: Anterior (vorne) und Posterior (hinten)

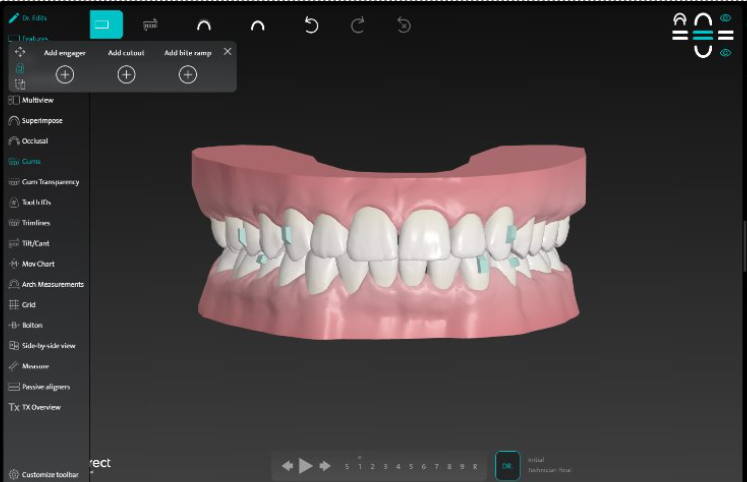

Zugriff und Ausrichtung der Dr. Edits 3D-Steuerelemente-Symbolleiste

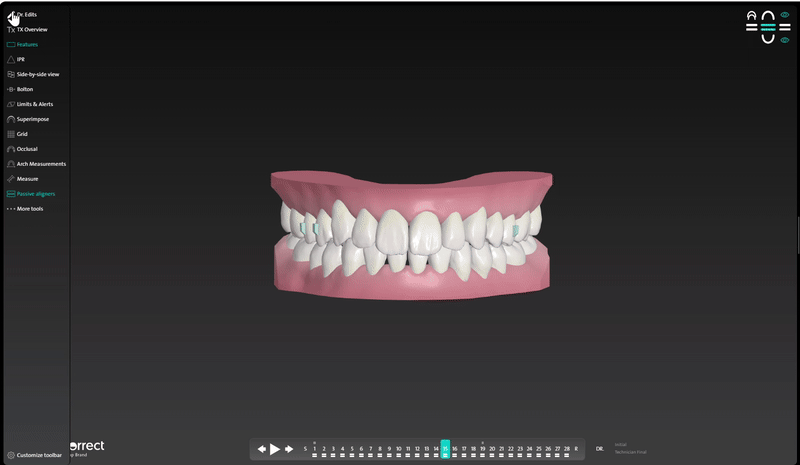

Öffnen Sie Dr. Edits

Klicken Sie in der ClearPilot-Plattform auf:

  • Das Bleistiftsymbol, welches sich im linken Menü befindet.
  • Den Dr. Schritt neben der Zeitleiste am unteren Rand des Bildschirms

Der Dr. Edits-Modus wird aktiviert und die Symbolleiste „Funktionen“ wird angezeigt.



Zugriff auf 3D-Steuerelemente
  • Werkzeuge zur Bearbeitung von Zahnbewegungen und klinischen Merkmalen: Doppelklicken Sie zum Bearbeiten auf einen Zahn im 3D-Modell, um eine einzelne/mehrere Zahnbewegungen durchzuführen, oder auf ein Attachment, einen Cutout oder eine Bite Ramp.
  • ASR-Anpassungen: Fahren Sie mit der Maus über die Kollisions‑/Abstands‑Flagge und klicken Sie auf eine Option, um zu verringern, zu erhöhen oder Kontakt­einstellungen festzulegen.
  • Symbol in der Symbolleiste: Verwenden Sie entsprechende Symbole für die Bearbeitung von Bite Jump, Neigen/Kippen und für die Bearbeitung des Zahnbogens.
Position des Menüs bearbeiten
  • Neupositionierung: Klicken Sie auf das Symbol „Verschieben“ (in der oberen linken Ecke), um die Symbolleiste an die gewünschte Position zu ziehen.
  • Ausrichtung: Klicken Sie auf das Ausrichtungssymbol (in der unteren linken Ecke), um zwischen vertikalen und horizontalen Layouts zu wechseln.





Einzel- und Mehrzahnbewegung

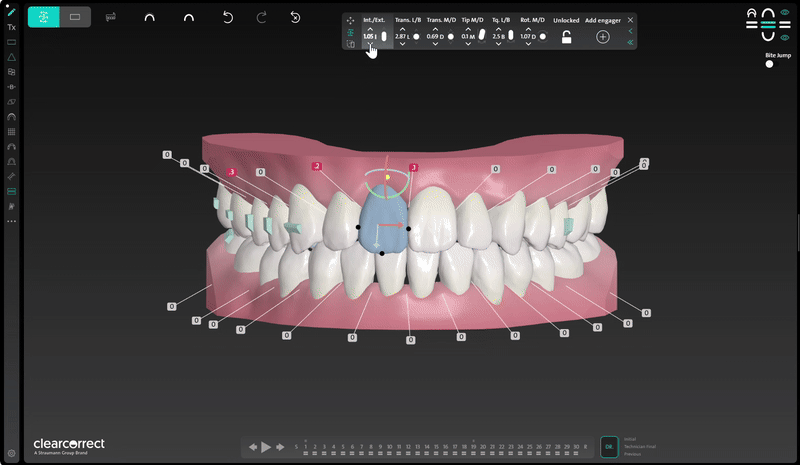

Das Tool „Individual and Multi‑Tooth Movement“ in ClearPilot ermöglicht es Ihnen, einen einzelnen Zahn oder mehrere Zähne in die gewünschte Position zu verschieben.

Bildschirmfoto 13.04.2025 233254.png

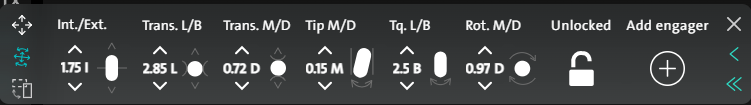

Die 3D-Steuerelemente für die Zahnbewegung ermöglichen die folgenden Zahnbewegungen:

Int./Ext.
Dieser Button bewegt den ausgewählten Zahn mit einer Intrusions- oder Extrusions-Bewegung.
Trans. L/B
Dieser Button bewegt den ausgewählten Zahn mit einer lingualen (L) oder bukkalen (B) Translationsbewegung.
Trans. M/D
Dieser Button bewegt den ausgewählten Zahn mit einer mesialen (M) oder distalen (D) Translationsbewegung.
Kippung M/D
Dieser Button bewegt den ausgewählten Zahn mit einer mesialen (M) oder distalen (D) Kippbewegung.
TQ. L/B
Dieser Button bewegt den ausgewählten Zahn mit einer lingualen (L) oder bukkalen (B) Torque-Bewegung.
Rot. M/D
Dieser Button bewegt den ausgewählten Zahn mit einer mesialen (M) oder distalen (D) Rotationsbewegung.
Gesperrt/ Freigeschaltet
Dieser Button fixiert einen Zahn an seiner Stelle und schränkt die Bewegung ein.

Sobald Sie die gewünschten Bearbeitungen vorgenommen und Anweisungen zu Ihren Änderungen bereitgestellt haben, übermitteln Sie diese in ClearPilot, und der Techniker wird die Planung an die von Ihnen gewünschten Änderungen anpassen.

Grabacindepantalla2025-04-14225430-ezgif.com-video-to-gif-converter (1).gif

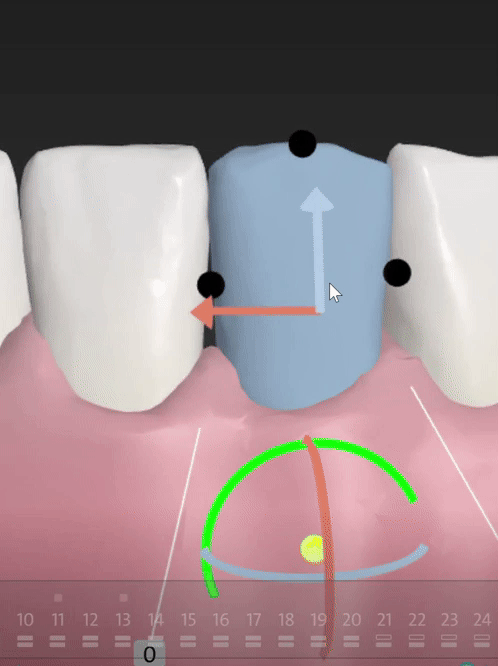

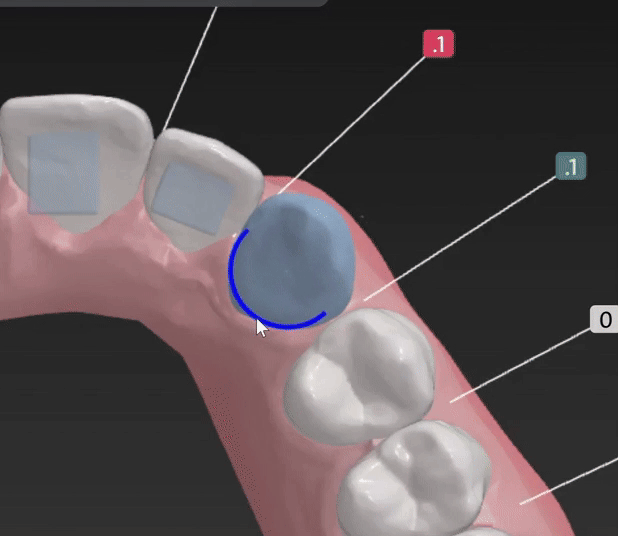

Verwendung des 3D-Kompass-Tools

Das 3D-Kompass-Tool ermöglicht eine präzise Manipulation der Zähne in der Behandlungsplanung.
Es verfügt über Richtungspfeile für vertikale, horizontale und tiefe Bewegungen sowie über Rotationssteuerungen zur Verbesserung der Visualisierung und Genauigkeit.

Sie können die Standardrotation während der 3D-Bearbeitung anpassen, um eine bessere Kontrolle über Kronen- und Wurzelanpassungen sowie Gelenkrotationen zu erhalten.

Nachdem Sie einen Zahn ausgewählt haben, erscheinen auf jeder Seite schwarze Punkte, mit denen Sie das Rotationszentrum von der Mitte des Zahns auf die Spitze der Krone oder die mesialen/distalen Seiten für gezieltere Bewegungen ändern können.

Rotation Wurzelbewegung
Die Auswahl des distalen Punkts und die Drehung ermöglichen eine Scharnierrotation zusammen mit mesialen Ein- und Auswärtsbewegungen, was eine bessere Kontrolle über das Ergebnis ermöglicht.Grabacindepantalla2025-04-16131406-ezgif.com-video-to-gif-converter.gif

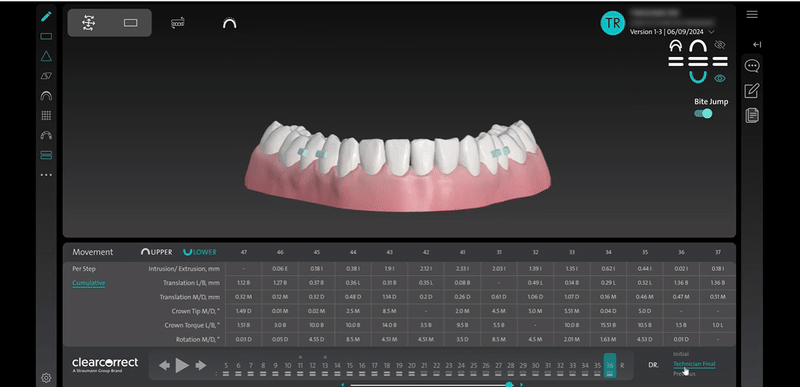

Verwenden der Bewegungstabelle für Zahnbewegungen

Wenn Sie das Tool für individuelle Zahnbewegungen nutzen, wird die vom Techniker vorgeschlagene Bewegung in der Bewegungstabelle innerhalb der Behandlungsplanung in grau angezeigt.

Die aktuelle Änderung, die vom Behandler implementiert wird, wird in Türkis angezeigt.

Sie können auch die Zelle in der Bewegungstabelle auswählen, um einen numerischen Wert für die Bewegung einzugeben.





Dr. Edits: Attachments

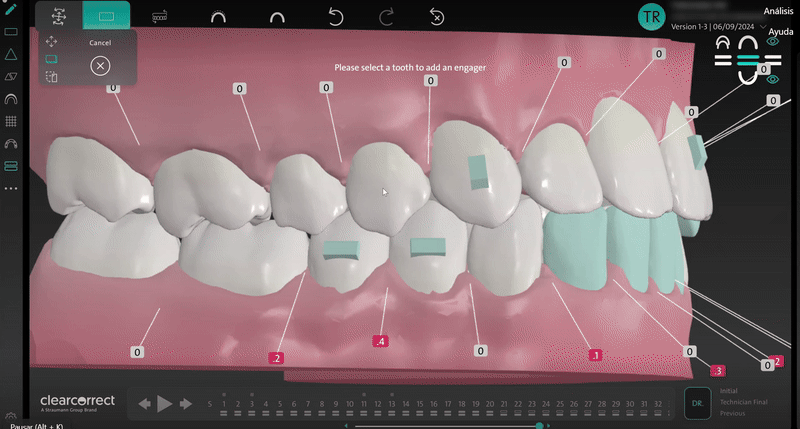

Mit dem Tool „Dr. Edits: Attachments“ in ClearPilot können Sie Attachments innerhalb Ihrer Behandlungsplanung anpassen.

Bildschirmfoto 13.04.2025 234221.png

Sie können Attachments mit den folgenden Optionen auswählen und ändern:

Zahn
Wählen Sie den Zahn aus, an dem Sie den Attachment platzieren möchten.
Ausrichtung
Vertikal oder horizontal
Typ:
Standard oder erweitert angeschrägt
Position
Bukkal oder Lingual
Größe
2 mm, 3 mm (Standard) oder 4 mm
Tiefe
Je nach Ausrichtung:
Vertikal: 1,00 mm (Standard) oder 1,25 mm
Horizontal: 0,75 mm (Standard) oder 1,00 mm
Attachment-Position
Passen Sie den Attachment durch Drehen und/oder Verschieben an

Sobald Sie die gewünschten Attachment-Bearbeitungen vorgenommen und Anweisungen zu Ihren Änderungen bereitgestellt haben, übermitteln Sie diese in ClearPilot, und der Techniker wird die Planung an die von Ihnen gewünschten Änderungen anpassen.





Dr. Edits: Cutouts

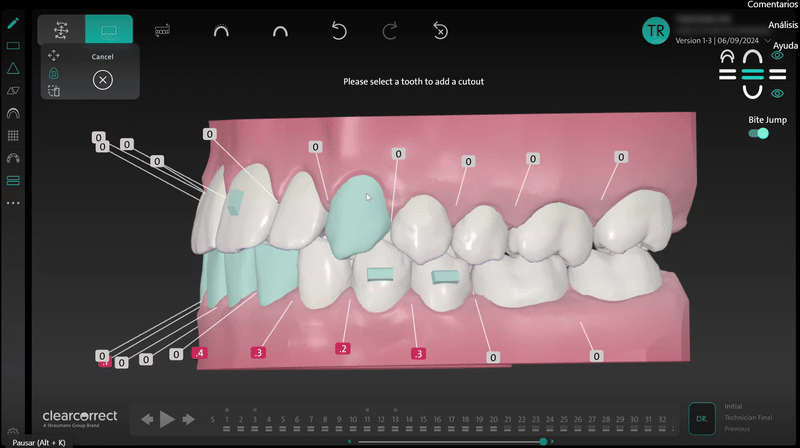

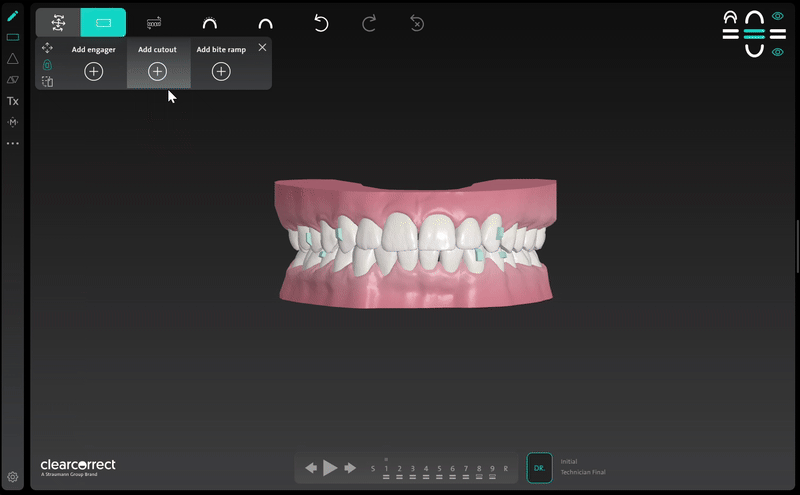

Das Dr. Edits: Cutouts-Tool in ClearPilot ermöglicht es Ihnen, die Platzierung und Art der Cutouts in Ihrer Behandlungsplanung anzupassen.


Sie können die folgenden Optionen auswählen und anpassen:

Zahn
Wählen Sie den Zahn aus, an dem Sie den Cutout platzieren möchten
Form
Wählen Sie die Form des Cutouts:
Button (Standard)
Schlitz
Position
Wählen Sie die Oberflächenposition für den
Cutout: Bukkal (Standard)
Lingual

Sobald Sie Ihre individuellen Cutouts platziert und Anweisungen zu Ihren Änderungen gegeben haben, übermitteln Sie diese in ClearPilot, und der Techniker wird die Planung an die von Ihnen gewünschten Änderungen anpassen.


Bitte beachten Sie, dass auf der lingualen Oberfläche von Frontzähnen keine Button-Cutouts hinzugefügt werden können.

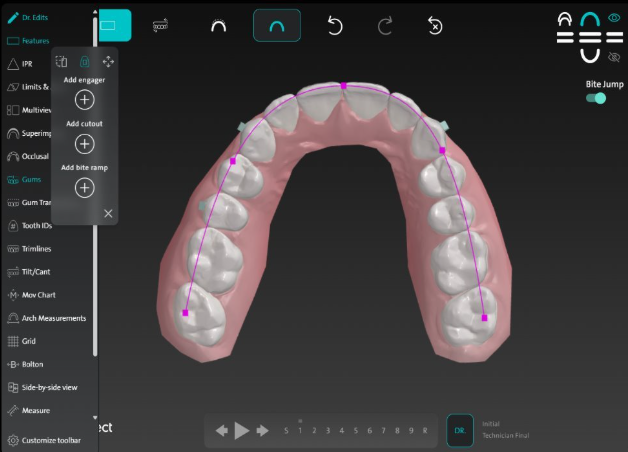

Dr. Edits: Bite Ramps

Mit dem Tool Dr. Edits: Bite Ramps in ClearPilot können Sie die Platzierung und den Typ von Bite Ramps innerhalb Ihrer Behandlungsplanung anpassen.

Bite Ramps-Toolbar.png

Sie können die folgenden Gruppierungen auswählen und anpassen:

Anterior
Obere Schneidezähne
Obere Schneidezähne und Eckzähne
Nur obere Eckzähne
Posterior (hinten)
Nur untere Molaren oder Prämolaren
Sobald Sie Ihre Bite Ramp-Änderungen vorgenommen und Anweisungen zu Ihren Änderungen bereitgestellt haben, übermitteln Sie diese in ClearPilot und der Techniker wird die Planung anpassen, um Ihre gewünschten Änderungen widerzuspiegeln.
Grabacindepantalla2025-04-15115603-ezgif.com-video-to-gif-converter (1).gif

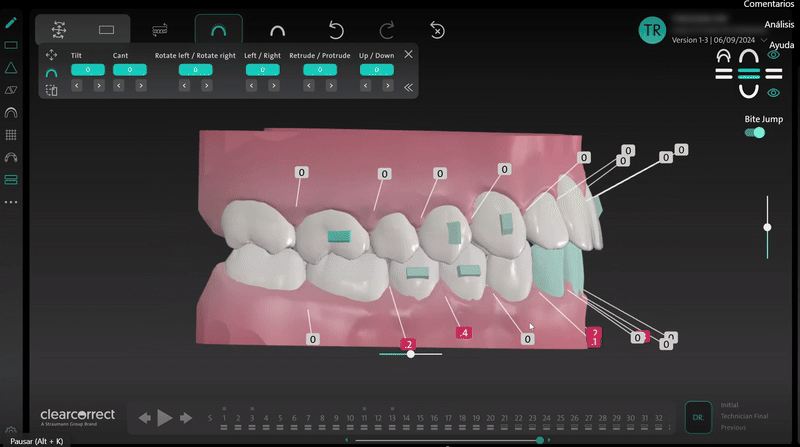

ASR-Bearbeitung: Direkte Kollision/Lückenstandsbearbeitungen

Mit dem Tool „Dr. Edits: ASR – Direct Collision/Space Edits“ in ClearPilot können Sie die ASR innerhalb Ihrer Behandlungsplanung anpassen.

Einzelne Änderungen
Um individuelle ASR-Änderungen vorzunehmen, klicken Sie auf die Flaggen, um den Abstand zwischen den Zähnen in Millimetern anzupassen:
Türkis = Abstände
Rot = Kollisionen
Weiß = kein Kontakt/Null
Mehrfache Bearbeitungen
Wählen Sie für mehrere ASR-Bearbeitungen die Zähne aus und wählen Sie eine von zwei Methoden:
Gleichmäßiger Abstand: Wenden Sie den gleichen Abstand auf alle ausgewählten Zähne an.
Gleichmäßige Aufteilung: Verteilen Sie den Abstand gleichmäßig auf die ausgewählten Zähne.

Grabacindepantalla2025-03-27004754-ezgif.com-video-to-gif-converter (1).gif

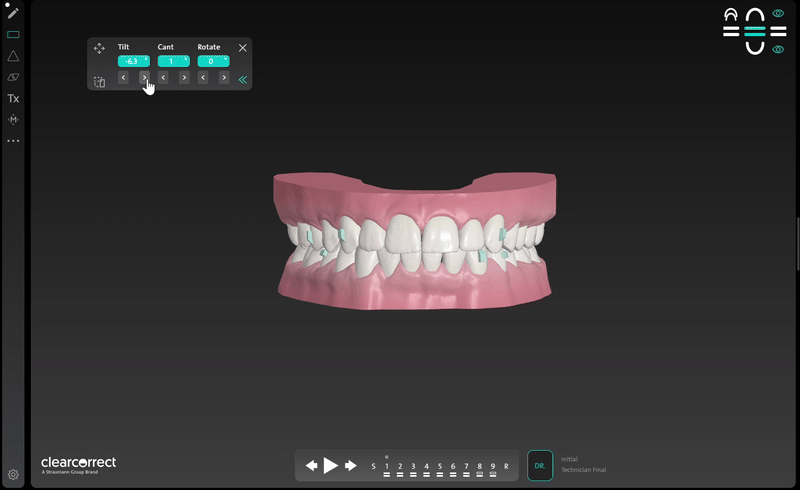

Dr. Edits: Neigen/Kippen

Das Dr. Edits: Neigen/Kippen-Werkzeug in ClearPilot ermöglicht es Ihnen, die Position des 3D-Modells in allen Achsen zu bearbeiten, sodass Sie die Kieferposition genau widerspiegeln können, um spezialisierte Anpassungen vorzunehmen, die den Gesichtskonturen und dem Profil des Patienten entsprechen.

Tilt Cant Toolbar.png

Das Tool ermöglicht die folgenden Bewegungen:

Neigen
Anpassung des Winkels des 3D-Modells für eine präzise Ausrichtung auf das Profil des Patienten.
Kippen
Seitliche Anpassung des Modellwinkels an bestimmte anatomische Gegebenheiten zur Gewährleistung einer individuell angepassten, realistischen Ansicht.
Rotation

Passen Sie die Ausrichtung des 3D-Modells an, indem Sie es drehen, um eine Mittellinienausrichtung zu erreichen.





Dr. Edits: Bite Jump-Bearbeitung

Das Dr. Edits: Bite Jump-Tool in ClearPilot bietet eine präzise Kontrolle über die Kieferpositionierung durch eine anpassbare Bite Jump-Simulation.

Diese Funktion ermöglicht eine genauere Visualisierung potenzieller Behandlungsergebnisse, insbesondere wenn fortschrittliche Techniken wie Chirurgie oder Elastics einbezogen werden. Alle Bewegungen werden in Millimeter-Schritten gemessen und ausschließlich auf den Unterkiefer angewendet.

Das Tool ermöglicht die folgenden Bewegungen:

Retrudieren/Protrudieren
Stellen Sie die Retrusions-/Protrusionsbewegung in Millimeterschritten ein.
Nach oben/nach unten
Stellen Sie die Auf-/Abwärtsbewegung in Millimeterschritten ein.
Neigen
Gilt für das Vor- und Rückwärtskippen des Unterkiefers.
Kippen
Steuert die Neigung von Seite zu Seite, um Kippungen oder Asymmetrien der Okklusionsebene darzustellen.
Nach links drehen/Nach rechts drehen
Ermöglicht die Rotation des Unterkiefers um eine vertikale Achse für Mittellinienkorrekturen oder asymmetrische Fälle.
Links/Rechts
Simuliert seitliche Verschiebungen des Unterkiefers.



Dr. Edits: Zahnbogen-Bearbeitung

Das Dr. Edits: Zahnbogen-Bearbeitungstool in ClearPilot ermöglicht präzise, segmentale Anpassungen der Zahnbögen und gewährleistet so eine kontrollierte Bewegung ohne Beeinträchtigung der Zahnbögen. Es ermöglicht Ihnen auch, sowohl die oberen als auch die unteren Zielbögen zu erweitern und zu visualisieren.

Bildschirmfoto 14.04.2025 234945.png




Änderungen an Bearbeitungen vornehmen, die mit ClearPilot 3D-Steuerelementen vorgenommen wurden

Lassen Sie uns betrachten, wie Sie die Änderungen, die Sie an der Behandlungsplanung vorgenommen haben, mit dem Werkzeug „3D-Steuerelemente“ anpassen, rückgängig machen oder aufheben können:

Methode Details
Toolbar für individuelle Zahnbewegungen
  • Durch Klicken auf das Symbol mit dem einzelnen Pfeil können Sie Bewegungen rückgängig machen und die vom Techniker vorgeschlagene Position wiederherstellen.
  • Durch Klicken auf das Doppelpfeilsymbol können Sie den Zahn in seine ursprüngliche Position vor der Behandlung zurücksetzen.
Funktionen-Symbolleiste
  • Klicken Sie auf das Papierkorbsymbol, um alle auf dem Bild angezeigten Features zu löschen.
Verwendung der Pfeilsymbole
  • Klicken Sie auf das linke Pfeilsymbol, um Ihre letzte Bearbeitung rückgängig zu machen
  • Klicken Sie auf das rechte Pfeilsymbol, um Ihre letzte Bearbeitung zu wiederholen
  • Klicken Sie auf das linke Pfeilsymbol mit einem X, um alle mit den 3D-Steuerelementen vorgenommenen Änderungen zu löschen. Es wird eine Pop-up-Nachricht angezeigt, in der Sie dazu aufgefordert werden, das Entfernen aller Änderungen zu bestätigen oder den Vorgang abzubrechen.





Schlussfolgerung:

Mit den 3D-Steuerelementen von ClearPilothaben Sie Zugriff auf leistungsstarke Tools zur Entwicklung individueller Behandlungspläne. Mithilfe dieser Steuerelemente können Behandler ihre Behandlungsplanungen präzise an die individuellen Ziele eines jeden Patienten anpassen.

Bei ClearCorrect sind wir bestrebt, Ihre Erfahrung zu verbessern und Sie mit den notwendigen Ressourcen auszustatten, um Ihre Praxis voranzubringen.

Andere verwandte Artikel, die Sie vielleicht hilfreich finden:

Für eine ausführlichere Schulung zur Nutzung von ClearPilot und den 3D‑Steuerelementen besuchen Sie bitte den Ortho Campus
