ClearPilot Version 10.0
Überblick
ClearPilot ist das Behandlungsplanungstool von ClearCorrect und bietet eine 3D-Simulation der Behandlung anhand der ärztlichen Verschreibung, Anweisungen und Patientendaten wie klinischen Fotos, Scans und Röntgenaufnahmen. Dieses Tool stellt eine sequenzielle 3D-Animation zur Verfügung, die die Bewegung der Zähne veranschaulicht und sowohl Ihnen als auch Ihrem Patienten hilft, die Behandlungsziele zu visualisieren.
ClearPilot bietet Ihnen Kontrolle und Flexibilität während des gesamten Behandlungsprozesses und ermöglicht die Anpassung der Behandlungsplanungen durch:
- Informationen zur Behandlung
- Visualisierungstools
- Messwerkzeuge
- 3D-Steuerelemente
All diese Funktionen sind leicht zugänglich in einer intuitiven webbasierten Software über das Doktorportal.

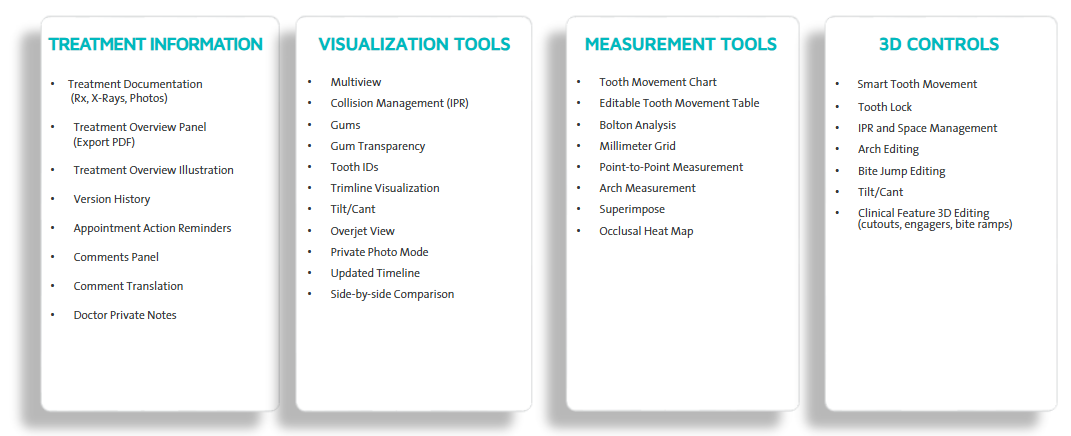

Im Folgenden aufgeführt sind die derzeit in ClearPilot verfügbaren Funktionen:
Hinweis: Nicht alle Funktionen sind in allen Regionen verfügbar. Bitte wenden Sie sich an Ihren lokalen Straumann- oder ClearCorrect-Vertreter, um herauszufinden, was in Ihrer Gegend verfügbar ist.
Zugriff auf ClearPilot

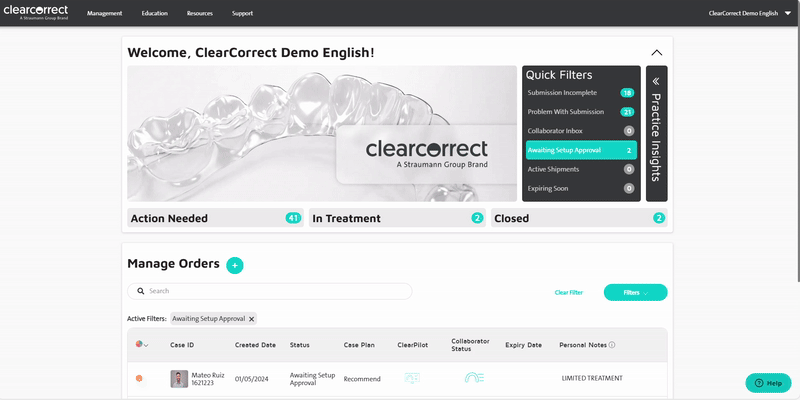

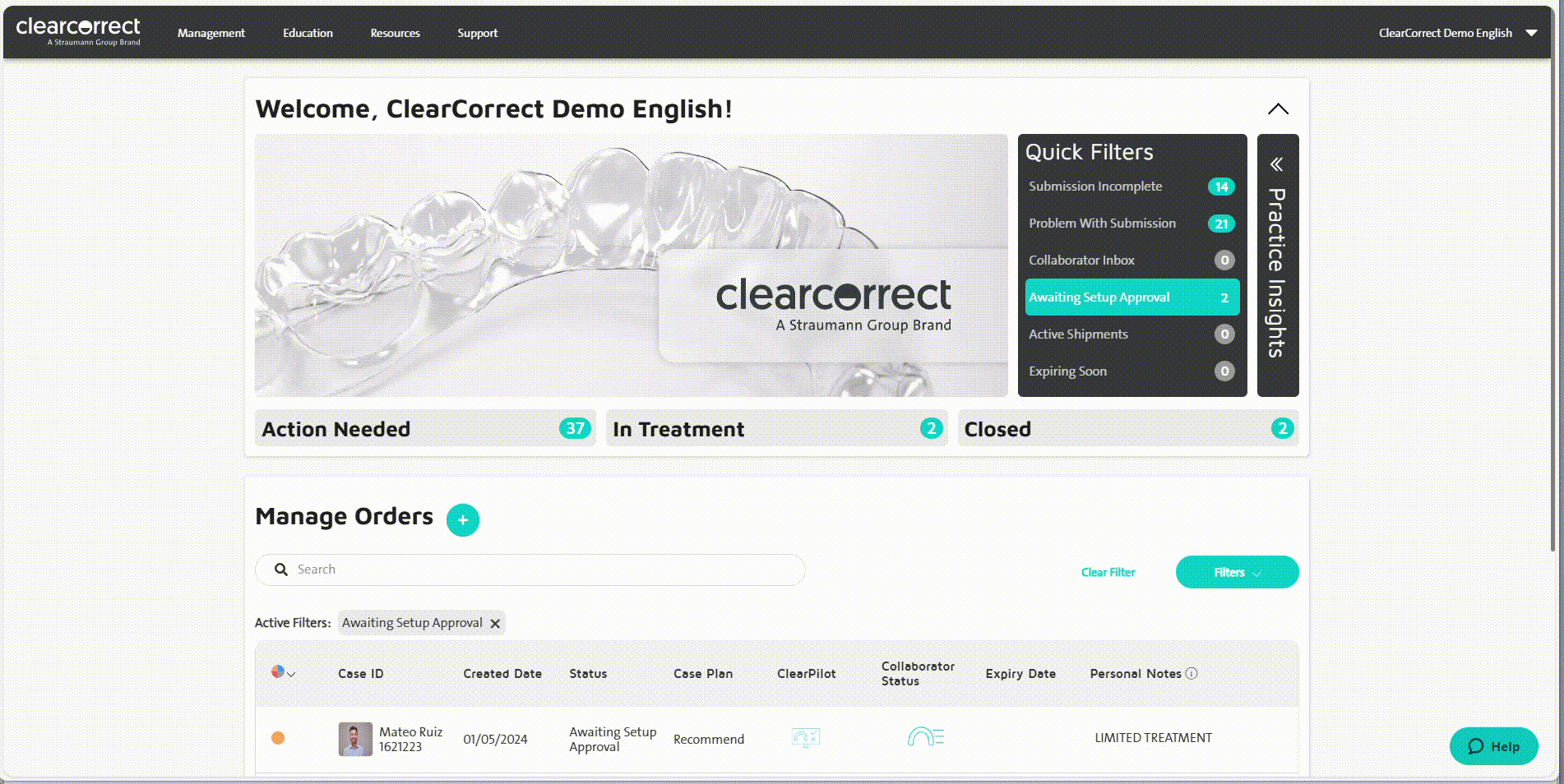

ClearPilot kann über das Doktorportal in nur fünf einfachen Schritten aufgerufen werden.
- Melden Sie sich in Ihrem Doktorportal an.
- Navigieren Sie zum Abschnitt Manage Orders (Fälle verwalten) auf der Doktorportal-Startseite.
- Suchen Sie den Fall, den Sie in ClearPilot einsehen möchten.
- Klicken Sie auf das türkisblaue Symbol Treatment Setup (Behandlungsplanung).
- Alternativ werden Sie nach der Auswahl des Falls zur Seite Case Details(Falldetails) weitergeleitet. Klicken Sie unter der RegisterkarteAction Needed(Erforderliche Aktion) auf das SymbolPreview Setup(Vorschau Behandlungsplanung, und zwar das kleine Bild der Behandlungsplanung).
- Die Behandlungsplanung wird in einem neuen Browserfenster in ClearPilot geöffnet.

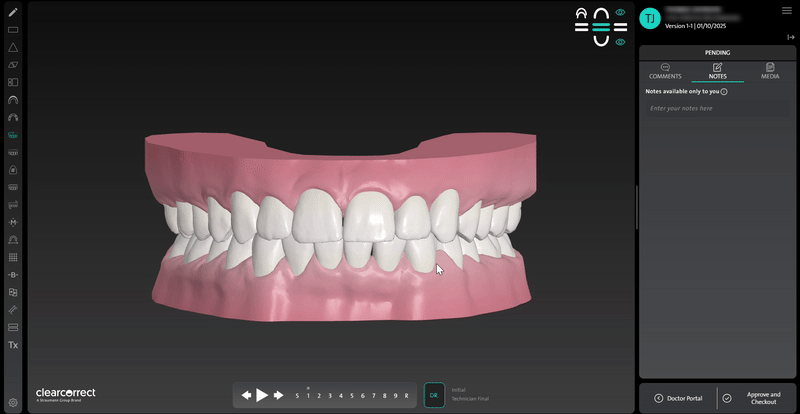

Funktionen Header und rechtes Panel
Der Header und das rechte Panel enthalten die folgenden Funktionen:
| Funktion | Details |
|---|---|
| Header (Kopfzeile) |
Der Header enthält die folgenden Informationen:
|
| Konfigurationsmenü |
Das Konfigurationsmenü (☰) im Header enthält die folgenden Funktionen und Merkmale:
|
| Registerkarte Kommentare |
Die Registerkarte Kommentare in ClearPilot bietet eine chronologische Ansicht aller Kommentare, die sich auf die Fallplanung beziehen, wobei die neuesten Kommentare oben stehen. Sie beinhaltet:
|
| Registerkarte Notizen | Fügen Sie private Notizen hinzu. Diese können Details über bestimmte Aspekte enthalten, die vor der Genehmigung der Behandlungsplanung überprüft werden müssen, oder werden verwendet, um die Termine jedes Patienten zu verfolgen. Diese sind möglicherweise für das Personal von ClearCorrect sichtbar, werden jedoch vom Behandlungsplanungsteam nicht überprüft, an Dritte weitergegeben oder für andere Zwecke als technischen Support verwendet. |
| Registerkarte Medien |
Wenn Sie auf Media (Medien) klicken, haben Sie die Möglichkeit, die Dokumente und Aufzeichnungen im Zusammenhang mit dem Fall einzusehen, einschließlich:
|
| Aktionsschaltflächen |
Am unteren Rand des Panels können Sie:
|

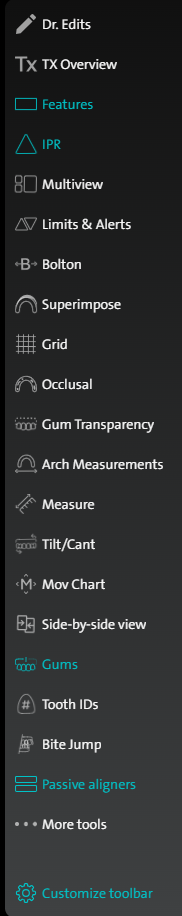

Linke Menü-Funktionen
Im linken Menü finden Sie die folgenden Tools oder Funktionen:
Dr. Edits Tools
Unter Dr. Edits können Sie auf 3D-Steuerelemente für Folgendes zugreifen:
| Funktion | Details |
|---|---|
| Zahnbewegung | Ermöglicht die Bewegung einzelner oder mehrerer Zähne, die Bearbeitung mehrerer ASR und das Sperren/Entsperren von Zähnen |
| Funktionen | Ermöglicht das Platzieren von Attachments, Cutouts oder Bite Ramps auf einem ausgewählten Zahn. Klicken Sie einfach auf das Plus-Symbol und doppelklicken Sie dann auf den gewünschten Zahn. Ein weiteres Fenster wird sich öffnen, um die Funktion anzupassen. |
| Interproximale Messflaggen | Flaggen zwischen den Zähnen zeigen Kollisionen oder Lückenstände (in Zehntelmillimetern) an. Rote Flaggen bedeuten Kollision, und grüne Flaggen bedeuten Abstände. Verwenden Sie die Pfeile auf jeder Flagge, um die Kollision (+) oder den Abstand (-) anzupassen |
| Neigen/Kippen | Präzise Anpassung der Ausrichtung des 3D-Modells in Bezug auf Gesichtsvektoren und Profil |
| Bite Jump | Visualisieren und bearbeiten Sie die Simulation der endgültigen okklusalen Ergebnisse. |
| Zahnbogen-Bearbeitung | Eine rosa Linie wird für den Oberkiefer und eine blaue Linie für den Unterkiefer angezeigt. Ermöglicht kontrollierte Bewegung ohne Verlust der Zahnbogenform. |
| Rekursive Pfeile | Verwenden Sie diese Pfeile, um einzelne Bearbeitungen rückgängig zu machen, einzelne Bearbeitungen erneut durchzuführen und alle Bearbeitungen zu entfernen. |
Messwerkzeuge
Hier können Sie auf eine Vielzahl von Messwerkzeugen und Funktionen für die Analyse der Fallplanung zugreifen, einschließlich:
| Funktion | Details |
|---|---|
| Bewegungstabelle | Sehen Sie sich die gesamte Bewegung an, die am Ende der Behandlung geplant ist, oder die Bewegung, die für jeden Schritt geplant ist. |
| Bolton-Analyse | Eine Tabelle, die die Zahngrößenunterschiede zwischen den oberen und den unteren Zahnbogen zeigt |
| Messungen | Um den Punkt-zu-Punkt-Abstand zwischen zwei ausgewählten Punkten zu messen, indem Sie auf eine Start- und Endposition klicken |
| Zahnbogen | Die Messungen umfassen Zahn-zu-Zahn oder Zahn-zu-Mittellinie. |
| Raster | Ermöglicht ein 1-mm-Raster über oder hinter der Behandlungssimulation. |
| Überlagern | Vergleichen Sie jeden Behandlungsschritt mit der Ausgangssituation der Behandlung. |
| Okklusal | Die Funktion Occlusal Heat Map (Okklusale Kontaktpunkte) zeigt Bereiche mit okklusalen Überschneidungen in verschiedenen Farben an, basierend auf 3 verschiedenen Kontaktbereichen. |
Anzeigetools
Hier können Sie auf eine Vielzahl von Anzeigetools und -funktionen zugreifen, darunter:
| Funktion | Details |
|---|---|
| Zahn-IDs | Zahnnummerierung basierend auf Ihrem ausgewählten Notationstyp |
| Zahnfleisch | Sichtbarkeit des Zahnfleisches im 3D-Modell |
| Zahnfleisch-Transparenz | Ändern Sie die Transparenz des Zahnfleisches |
| ASR | Umfang der während der Behandlung geplanten ASR |
| Funktionen | Dies umfasst die Visualisierung von Attachments, Cutouts und Bite Ramps. |
| Trimline | Anzeigen der Trimline-Position |
| Limits und Warnungen | Rote und gelbe Dreiecke zeigen die Vorhersehbarkeit der Zahnbewegung an der angegebenen Stelle an. |
| Gegenüberstellung | Zeigen Sie zwei Behandlungsplanungsversionen gleichzeitig nebeneinander an. |
| Aktualisierte Zeitleiste (Passive Aligner) | Visualisieren Sie mühelos, wenn das Rezept passive Aligner oder Überkorrekturschritte enthält. |
| Mehrfachansicht | Anzeigen der oberen und unteren Zahnbögen |

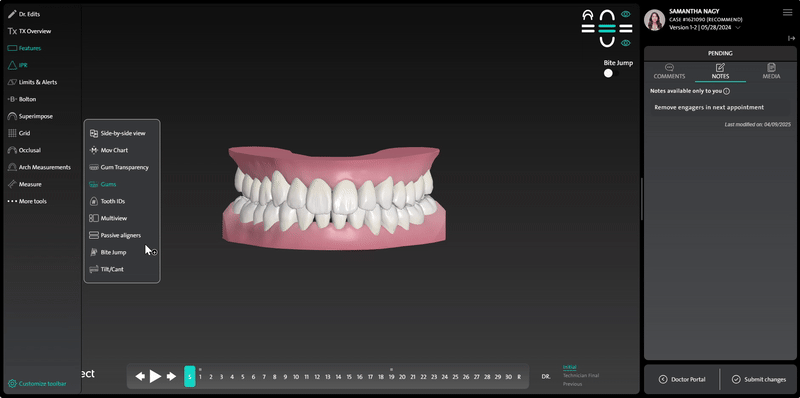

Das ausklappbare linke Menü anpassen oder deaktivieren
Mit dem linken Menü können Sie anpassen, welche Funktionen sichtbar sind. Es enthält eine ausklappbare Beschreibungsoption oder zeigt nur Symbole an, wenn Sie dies bevorzugen.
- Wählen Sie Customize Toolbar (Symbolleiste anpassen) am unteren Rand des Menüs aus.
- Die Tools befinden sich im Jiggle-Modus, sodass Sie Tools neu positionieren können
- Um Tools hinzuzufügen, wählen Sie das + -Symbol aus, das neben dem Tool angezeigt wird, wenn Sie den Mauszeiger darüber bewegen.
- Um Tools zu entfernen, wählen Sie das –-Symbol aus, das neben dem Tool angezeigt wird, wenn Sie den Mauszeiger darüber bewegen.
- Um die Anpassung abzuschließen, wählen Sie Customize Toolbar (Symbolleiste anpassen) unten im Menü aus.
- Klicken Sie auf das Tool, das Sie aktivieren möchten. Es wird türkisblau werden, sobald es aktiviert ist.
- Greifen Sie im rechten Bereich auf das Application Menu (Anwendungsmenü) von ClearPilot zu.
- Klicken Sie auf das Zahnrad-Symbol für Other Settings (Weitere Einstellungen).
- Schalten Sie Enable Left Menu (Linkes Menü aktivieren) aus.
- Die Tools werden jetzt nur noch als Symbole angezeigt, ohne Beschriftungen.

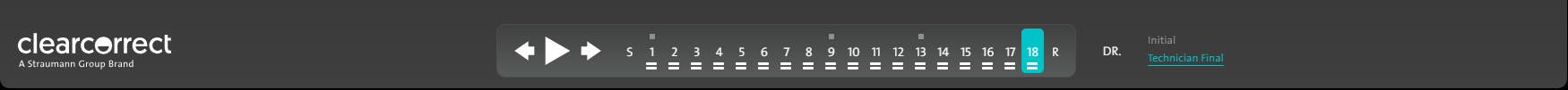

Footer (Fußzeile)
Das Hauptmerkmal des Footers sind die Behandlungsablauf-Steuerelemente für die 3D- Behandlungssimulation (Behandlungsplanung) im Hauptanzeigefenster. Sehen wir uns die Details dazu an, was der Footer enthält.
| Funktion | Details |
|---|---|
| Behandlungsablauf |
Der Behandlungsablauf bietet mehrere Optionen zum Navigieren zwischen den Schritten der Fallplanung. Sie können Folgendes tun:
|
| Tastaturkürzel |
Verwenden Sie Tastaturkürzel, um durch die Zeitleiste der Behandlungsplanung zu navigieren und die Zahnbewegungen bei jedem Schritt auszuwerten:
|
| Versionen |
|

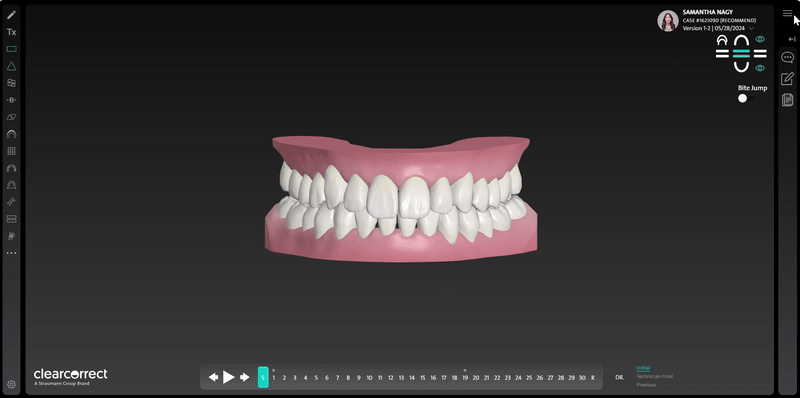

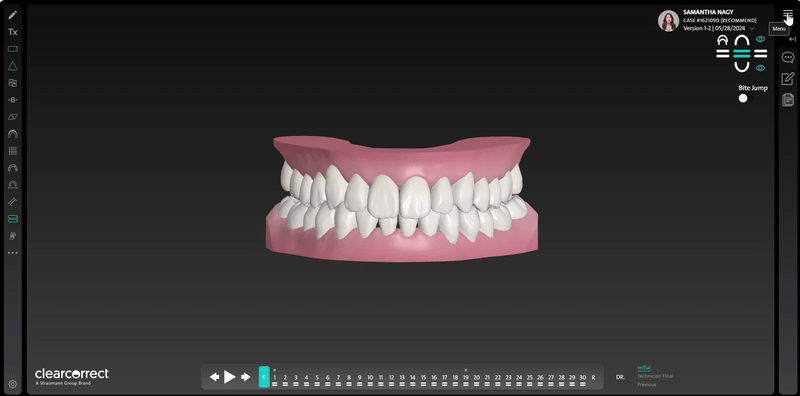

Hauptanzeigefenster
Im Hauptanzeigefenster befindet sich das 3D-Behandlungssimulationsmodell. Dort können Sie Folgendes tun:
| Funktion | Details |
|---|---|
| Bildgröße steigern |
Um die Größe des Bildes zu erhöhen:
|
| Bildgröße verkleinern |
Um die Größe des Bildes zu verkleinern:
|
| Modellrotation | Um das Modell zu drehen, klicken Sie mit der linken Maustaste (Linksklick) auf das Bild und halten Sie sie gedrückt, und drehen Sie es dann in Ihre gewünschte Ansicht/Ihren gewünschten Blickwinkel, indem Sie die Maus bewegen. |
| Modellbewegung | Ändern Sie die Position der Modelle im Hauptanzeigefenster, indem Sie mit der rechten Maustaste auf das Modell klicken (Rechtsklick) und es mit gedrückter Maustaste an die gewünschte Position ziehen. |
| Zahnbogenmenü |
Verwenden Sie die Shortcuts des Zahnbogenmenüs oben rechts im Hauptanzeigefenster, um folgende Funktionen auszuführen:
|

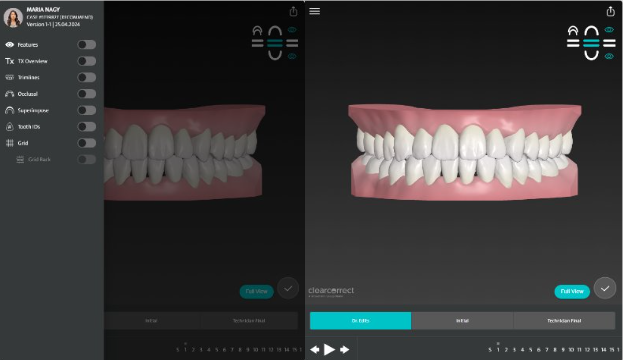

Anzeige auf Mobilgeräten
ClearPilot bietet eine bequeme und benutzerfreundliche mobile Version. Mit ClearPilot Mobile View können Sie kieferorthopädische Fälle jederzeit und überall überprüfen und genehmigen. Diese vereinfachte Version bietet wesentliche Funktionen für das Fallmanagement unterwegs.
Wichtige Funktionen in ClearPilot Mobile View:
| Funktion | Details |
|---|---|
| Patienteninformationen | Greifen Sie auf den Namen des Patienten, die Fallnummer und die Behandlungsoption zu. |
| Interaktive Modellsteuerung | Nutzen Sie die Touchscreen-Funktionalität, um das virtuelle Modell zu manipulieren, oder verwenden Sie eine der verfügbaren voreingestellten Ansichten. |
| Behandlungsablauf-Navigation | Navigieren Sie durch die Behandlungsschritte mit der Zeitleiste oder verwenden Sie die Schaltflächen Play (Wiedergeben), Next (Weiter) und Back (Zurück) für einen nahtlosen Verlauf. |
| Vollansicht-Option | Wechseln Sie zur vollständigen ClearPilot-Desktopansicht, indem Sie den Button Full View (Vollständige Ansicht) auswählen. |
| Funktionen | Klicken Sie auf das Symbol View (Anzeigen), um die Engager, Cutouts, Bite Ramps, ASR und Pontics anzuzeigen oder zu verbergen. |
| Trimlines | Anzeigen der Trimline-Position |
| Behandlungsübersicht | Klicken Sie auf das Symbol Tx Overview (Behandlungsübersicht), um die geplanten Aktionen für jeden Schritt zu verstehen, der Ihre Aufmerksamkeit erfordert. |
| Okklusal | Die Funktion Occlusal Heat Map (Okklusale Kontaktpunkte) zeigt Bereiche von okklusalen Kontakten in verschiedenen Farben basierend auf 3 verschiedenen Kontraktsbereichen an. |
| Zahn-IDs | Zahnnummerierung basierend auf dem Notationstyp |
| Überlagern | Aktivieren Sie das Überlagern-Symbol, um das Bild vor und nach der Bearbeitung zu vergleichen und zu analysieren |
| Raster | Ermöglicht ein 1-mm-Raster über der Behandlungssimulation |
| Fallgenehmigung | Klicken Sie auf das Symbol Approve (Genehmigen), um die Fallplanung zu überprüfen und den Fall zur endgültigen Genehmigung einzureichen. |
| Link teilen | Zeigen Sie dem Patienten die Behandlungsziele und welche Ergebnisse möglich sind (am Anfang oder während der Behandlung oder wenn eine Nichtbefolgung vermutet wird). |
Weitergabe der Behandlungsplanung
Es steht ein Link zu einer gemeinsam nutzbaren Version der Behandlungsplanung, bei der der Name des Patienten und andere Behandlungsinformationen ausgeblendet sind, zur Verfügung. Teilen Sie die bereitgestellte URL und das Passwort per E-Mail oder öffnen Sie sie in einem Browser-Fenster, um sie dem Patienten im Behandlungsstuhl zu zeigen.
Es gibt drei Orte, an denen Sie den gemeinsam nutzbaren Link für die Behandlungsplanung erfassen können:
- Öffnen Sie das Konfigurationsmenü von ClearPilot in der oberen rechten Ecke des Bildschirms.
- Klicken Sie auf das Symbol Share (Teilen).
- Wählen Sie Ihre bevorzugte Freigabemethode:
- Kopieren Sie den teilbaren Link.
- Kopieren Sie das Passwort.
- Senden Sie den Link per E-Mail.
- Wählen Sie die Registerkarte ACTION NEEDED (Aktion erforderlich).
- Suchen und wählen Sie Show patient link (Patientenlink anzeigen).
- Kopieren Sie die angegebene URL und das Passwort, falls angegeben.
- Teilen Sie den Link mit Ihrem Patienten.

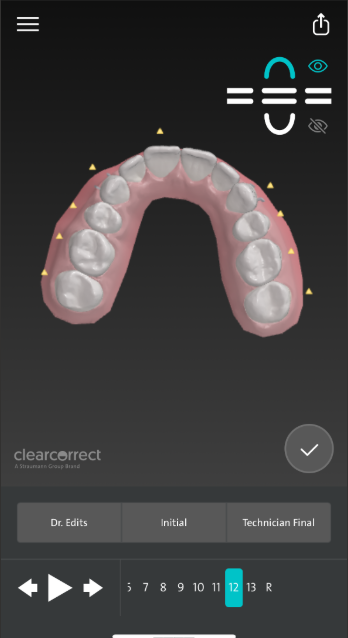

Der Link zum Teilen kann auch auf mobilen Geräten geöffnet werden. Klicken Sie auf Ihrem mobilen Gerät einfach auf das Symbol Share (Teilen) oben im Bildschirm, um einen gemeinsam nutzbaren Link zu kopieren oder per E-Mail zu teilen.
Der Patienten-Link in der mobilen Ansicht zeigt nicht den Namen des Patienten, die Fallnummer oder die Behandlungsplanung an und das Genehmigungssymbol ist nicht verfügbar.
Verfügbare Funktionen und Tools:
- Die Behandlungsübersicht
- Der Behandlungsablauf
- Die Anzeige-Shortcuts
- Die Schaltflächen Play (Wiedergabe), Next (Weiter) und Back (Zurück) zum Navigieren in der Fallplanung
- Die Zahn-IDs
Schlussfolgerung:
Das ClearPilot Behandlungsplanungs-Tool wurde entwickelt, um Sie bei der Erstellung der gewünschten Behandlungskonfigurationen für Ihre Patienten zu unterstützen.
Wir von ClearCorrect möchten Ihr Erlebnis verbessern und Ihnen die notwendigen Ressourcen für die Ausweitung Ihrer praktischen Kenntnisse zur Verfügung stellen.
Mit den 3D-Steuerelementen von ClearPilot haben Sie Zugriff auf leistungsstarke Tools für die Entwicklung individueller Behandlungspläne. Mithilfe dieser Steuerelemente können Behandler ihre Behandlungsplanungen präzise an die individuellen Ziele eines jeden Patienten anpassen.
Andere verwandte Artikel, die Sie vielleicht hilfreich finden:
- ClearPilot™ – Verwenden des Dr. Edits 3D-Steuerelemente-Tools
- ClearPilot – Behandlungsplanungen
- ClearPilot – Behandlungsplanungen – Best Practices
- ClearPilot – Häufig gestellte Fragen
Für eine detailliertere Schulung zur Verwendung von ClearPilot besuchen Sie bitte den Ortho Campus.
