ClearPilot®: Uso de la herramienta Dr. Edits: Controles 3D

Captura de pantalla 16.04.2025 182224.png

Aviso legal: No todas las características están disponibles en todos los mercados. Póngase en contacto con su representante local de Straumann o ClearCorrect para averiguar qué características están disponibles en su zona.


ClearPilot Versión 10.0

Descripción y características de los controles 3D de Dr. Edits

Captura de pantalla 13.04.2025 232030.png

La herramienta Dr. Edits: Controles 3D es un conjunto de herramientas y funciones interactivas diseñadas para la personalización y evaluación precisas de las configuraciones de tratamiento de ClearCorrect. Le permite administrar visualmente los movimientos dentales, agregar características de tratamiento y ajustar las configuraciones de tratamiento para alinearlas con los objetivos de tratamiento de su paciente.

En este artículo proporcionaremos información sobre los controles 3D disponibles, que incluyen:

Objetivo Herramienta
Movimiento dental con controles 3D
  • Movimiento dental inteligente
  • Bloqueo dental
  • IPR y gestión del espacio
  • Edición de arcada
  • Edición de mordida abierta
  • Inclinación y desviación

Características clínicas de Clear Control Edición 3D

  • Ataches: biselado estándar y ampliado
  • Recortes: hendiduras y botón
  • Rampas de mordida: anterior y posterior

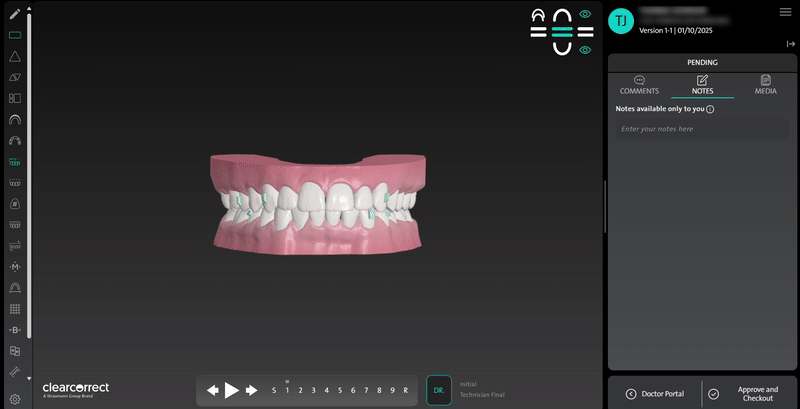

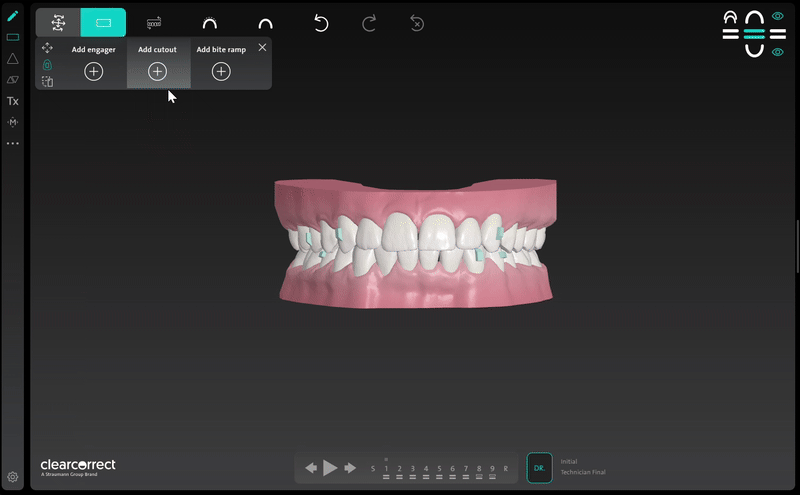

Acceso y orientación de la barra de herramientas de controles 3D de Dr. Edits

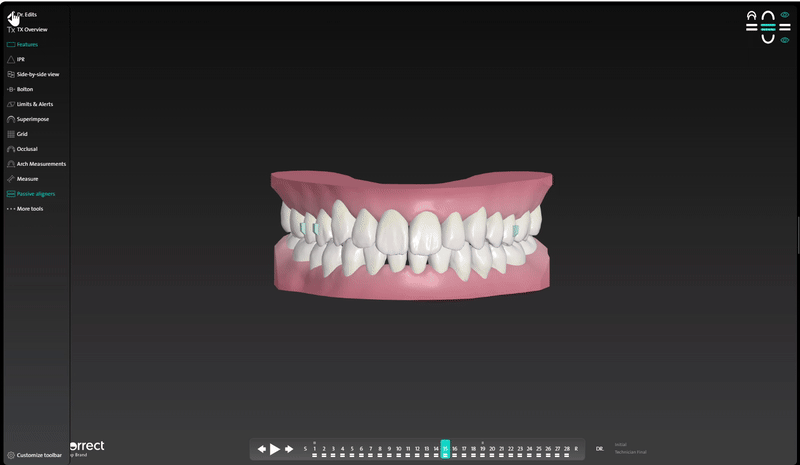

Abrir Dr. Edits

Dentro de la plataforma ClearPilot, haga clic en:

  • El icono de lápiz ubicado en el menú de la izquierda
  • El paso Dr. junto a la cronología en la parte inferior de la pantalla

Se activará el modo Dr. Edits y aparecerá la barra de herramientas de funciones.



Acceso a los controles 3D
  • Herramientas de edición de movimiento dental y características clínicas: Para editar, haga doble clic en un diente del modelo 3D para el movimiento dental individual o múltiple, o en un atache, recorte y rampa de mordida.
  • Ajustes de IPR: Pase el cursor sobre la bandera de colisión/espaciado y haga clic en las opciones disponibles para disminuir, aumentar o establecer opciones de contacto.
  • Icono de la barra de herramientas: Utilice los iconos correspondientes para la edición de mordida abierta, inclinación/desviación y arcada.
Ubicación del menú de edición
  • Reposicionamiento: Haga clic en el icono Mover (en la esquina superior izquierda) para arrastrar la barra de herramientas a la ubicación que prefiera.
  • Orientación: Haga clic en el icono deOrientación (en la esquina inferior izquierda) para alternar entre la disposición vertical y horizontal.

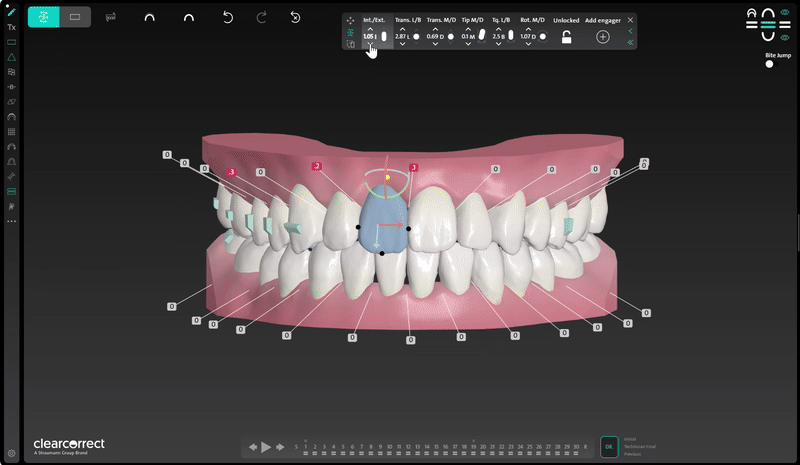

Movimiento de dientes individuales y múltiples

El movimiento de dientes Individuales y múltiples es una herramienta en ClearPilot que le permite mover un diente individual o varios dientes a la posición deseada.

Captura de pantalla 13.04.2025 233254.png

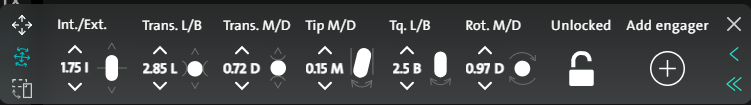

Los controles 3D para el movimiento dental permiten los siguientes movimientos dentales:

Int./Ext.
Este botón mueve el diente seleccionado con un movimiento de intrusión o extrusión.
Trans. L/B
Este botón mueve el diente seleccionado con un movimiento de traslación lingual (L) o bucal (B).
Trans. M/D
Este botón mueve el diente seleccionado con un movimiento de traslación mesial (M) o distal (D).
Tip M/D
Este botón mueve el diente seleccionado con un movimiento de inclinación distal (D) o mesial (M).
TQ. L/B
Este botón mueve el diente seleccionado con un movimiento de torque lingual (L) o bucal (B).
Rot. M/D
Este botón mueve el diente seleccionado con un movimiento de rotación mesial (M) o distal (D).
Bloqueado/Desbloqueado
Este botón bloqueará un diente en su lugar, restringiendo el movimiento.

Una vez que realice las ediciones deseadas y proporcione las instrucciones relativas a sus cambios, envíelas en ClearPilot y el técnico ajustará la configuración para reflejar las ediciones solicitadas.

Grabacindepantalla2025-04-14225430-ezgif.com-video-to-gif-converter (1).gif

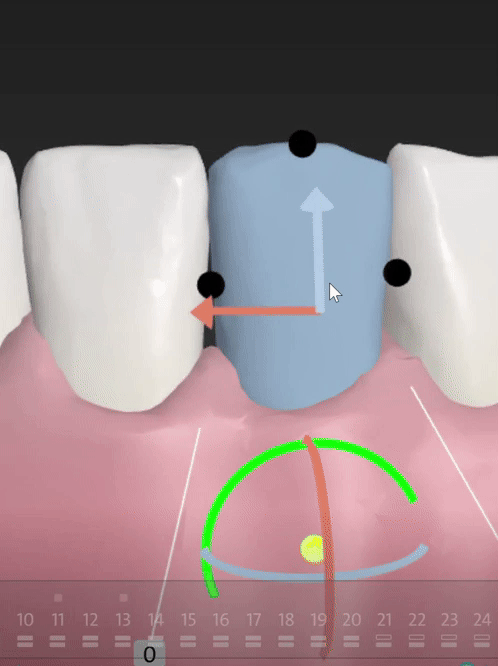

Uso de la herramienta 3D Compass

La herramienta 3D Compass permite la manipulación precisa de los dientes en la configuración del tratamiento.
Cuenta con flechas direccionales para movimientos verticales, horizontales y de profundidad, junto con controles de rotación para mejorar la visualización y la precisión.

Puede ajustar la rotación predeterminada durante las ediciones 3D para un mejor control sobre los ajustes de la corona y la raíz y las rotaciones de bisagra.

Después de seleccionar un diente, aparecerán puntos negros en cada lado, lo que le permitirá cambiar el centro de rotación desde el centro del diente hasta la punta de la corona o los lados mesial/distal para movimientos más dirigidos.

Rotación Movimiento de la raíz
Seleccionar el punto distal y rotar permite la rotación de bisagra junto con los movimientos mesiales hacia dentro y hacia fuera, proporcionando un mayor control sobre el resultado.Grabacindepantalla2025-04-16131406-ezgif.com-video-to-gif-converter.gif

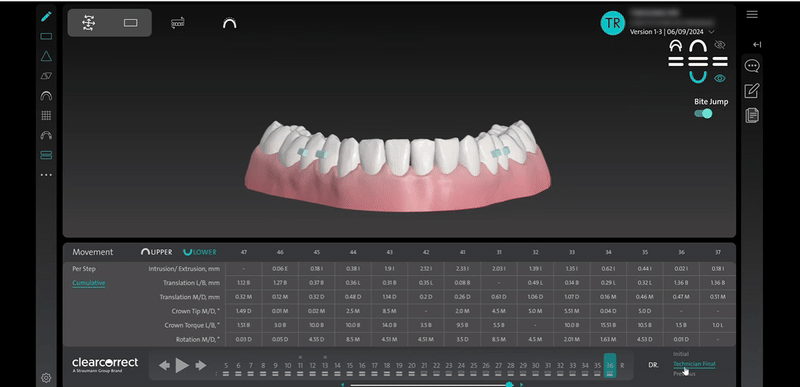

Uso del gráfico de movimientos para el movimiento dental

Al utilizar la herramienta de movimiento de diente individual, el movimiento propuesto que ha sugerido el técnico se mostrará en gris en el gráfico de movimientos dentro de la configuración del tratamiento.

El cambio actual que está implementando el clinico aparecerá en color verde azulado.

También puede seleccionar la celda en el gráfico de movimientos a fin de escribir un valor numérico para el movimiento.

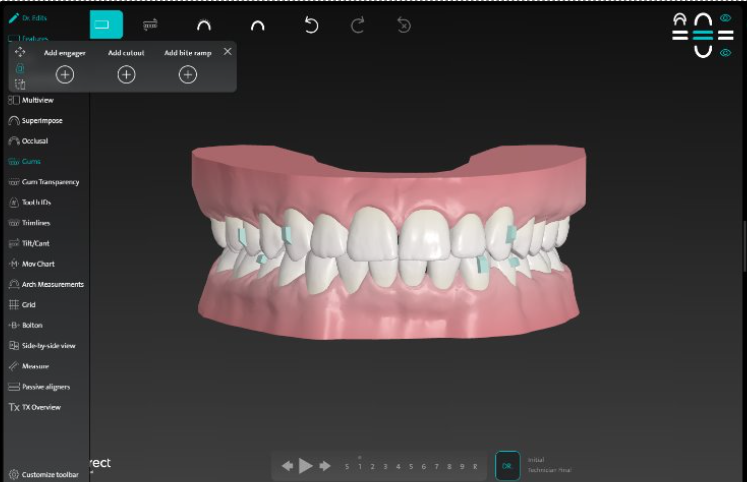

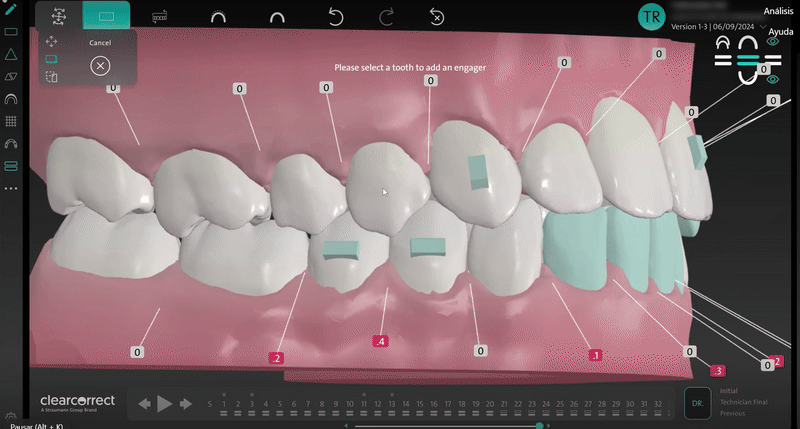

Dr. Edits: Ataches

La herramienta Dr. Edits: Los ataches en ClearPilot le permiten personalizar los ataches dentro de la configuración del tratamiento.

Captura de pantalla 13.04.2025 234221.png

Puede seleccionar y realizar cambios en los ataches con las siguientes opciones:

Diente
Seleccione el diente donde desea colocar el atache.
Orientación
Vertical u horizontal
Tipo
Normales o biseladas extendidas
Posición
Bucal o lingual
Tamaño
2 mm, 3 mm (por defecto) o 4 mm
Profundidad
Basado en la orientación:
Vertical: 1,00 mm (por defecto) o 1,25 mm
Horizontal: 0,75 mm (por defecto) o 1,00 mm
Posición del atache
Ajuste mediante rotación y/o traslación del atache

Una vez que realice las modificaciones deseadas en el atache y proporcione las instrucciones relativas a sus cambios, envíelas en ClearPilot y el técnico ajustará la configuración para reflejar las modificaciones solicitadas.

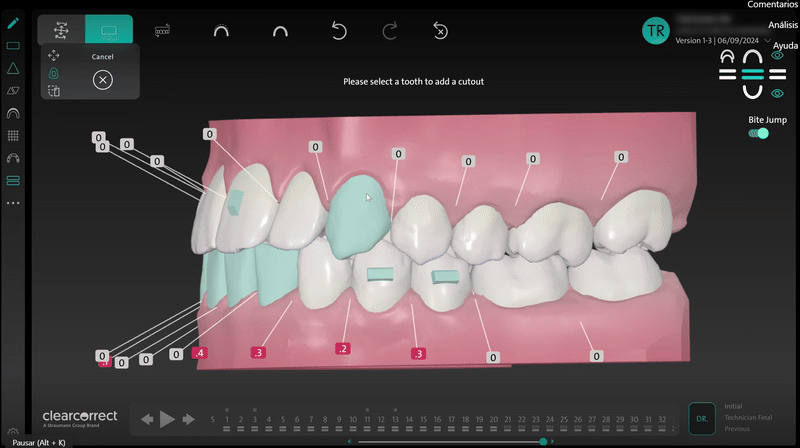

Dr. Edits: Recortes

La herramient Dr. Edits: Recortes en ClearPilot le permite personalizar la colocación y el tipo de recortes dentro de su configuración del tratamiento.

Cutouts Toolbar.png

Puede seleccionar y ajustar las siguientes opciones:

Diente
Seleccione el diente en el que desea colocar el recorte
Forma

Elija la forma del recorte:
botón (por defecto) hendidura
Posición
Elija la posición de la superficie para el recorte:
bucal (por defecto)
Lingual

Una vez que realice las colocaciones de recorte personalizadas y proporcione las instrucciones relativas a sus cambios, envíelas en ClearPilot y el técnico ajustará la configuración para reflejar las ediciones solicitadas.


Tenga en cuenta que los recortes de botón no se pueden añadir a la cara lingual de los dientes anteriores.



Dr. Edits: Rampas de mordida

La herramienta Dr. Edits: Rampas de mordida en ClearPilot permite personalizar la colocación y el tipo de rampas de mordida dentro de su configuración del tratamiento.

Bite Ramps Toolbar.png

Puede seleccionar y ajustar los siguientes agrupamientos:

Anterior
Incisivos superiores
, Incisivos superiores y caninos
, solo caninos superiores
Posterior
Solo molares o premolares más bajos
Una vez que realice las modificaciones en la rampa de mordida y proporcione las instrucciones relativas a sus cambios, envíelas en ClearPilot y el técnico ajustará la configuración para reflejar las modificaciones solicitadas.
Grabacindepantalla2025-04-15115603-ezgif.com-video-to-gif-converter (1).gif

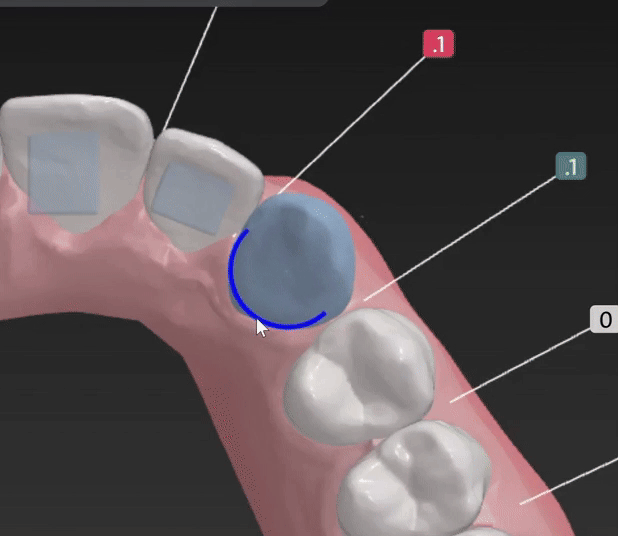

Edición de IPR: Colisión directa/Edición de espacio

La herramienta Dr. Edits: IPR - Edición directa de colisiones/espacios en ClearPilot le permite personalizar la IPR dentro de la configuración del tratamiento.

Ediciones individuales
Para realizar ediciones individuales de IPR, haga clic en las banderas para ajustar el espacio entre los dientes en milímetros:
Azul verdoso = espacios
Rojo = colisiones
Blanco = sin contacto/nulo
Ediciones múltiples
Para realizar varias ediciones de la IPR, seleccione los dientes y elija uno de los dos métodos:
Espacio uniforme: Aplicar el mismo espacio a todos los dientes seleccionados.
Distribución equitativa: Distribuir el espacio de manera equitativa entre los dientes seleccionados.

Grabacindepantalla2025-03-27004754-ezgif.com-video-to-gif-converter (1).gif

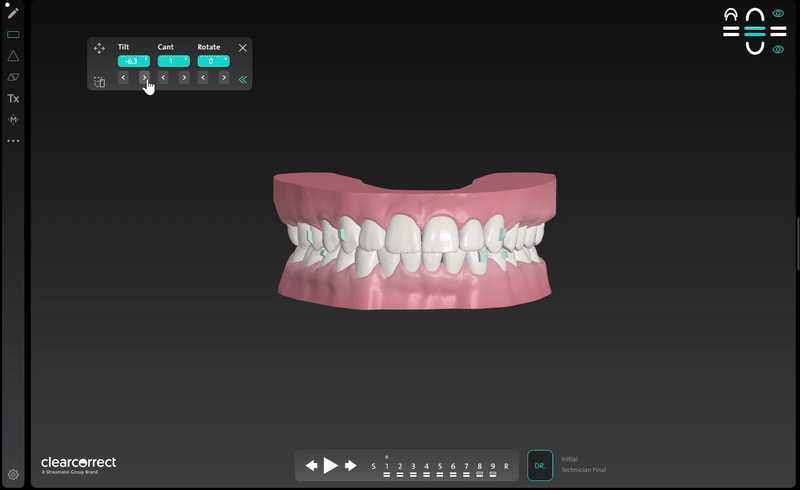

Dr. Edits: Inclinación/Desviación

La herramienta Dr. Edits: Inclinación/desviación en ClearPilot le permite editar la posición del modelo 3D en todos los ejes, con lo que puede reflejar con precisión la posición de la mandíbula para realizar ajustes especializados que se ajusten al perfil y las líneas faciales del paciente.

Tilt Cant Toolbar.png

La herramienta permite los siguientes movimientos:

Inclinación
Ajuste el ángulo del modelo 3D para alinearlo con precisión con el perfil del paciente para su precisión.
Canto
Angule el modelo de forma global para que coincida con las características específicas de los Estados Unidos, garantizando una vista personalizada y real.
Rotación

Ajuste la orientación del modelo 3D girándolo para lograr la orientación de la línea media.

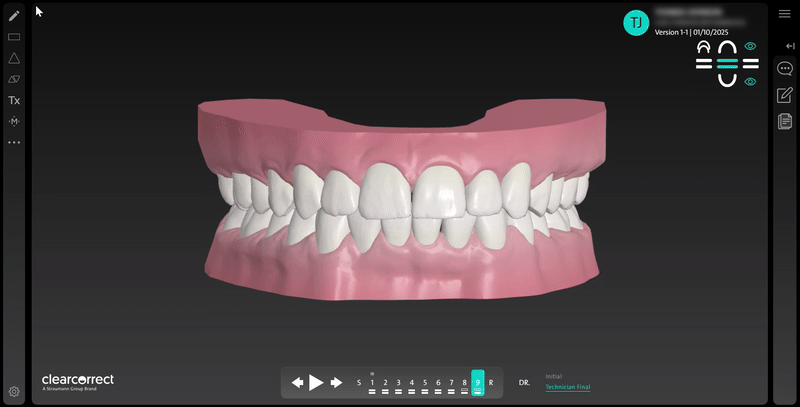

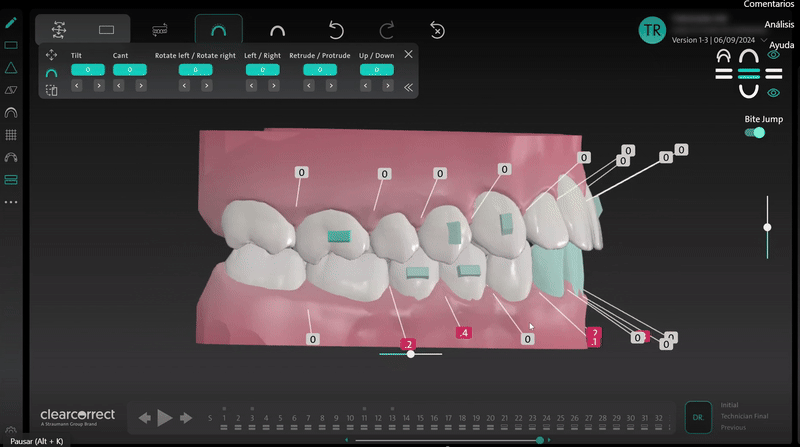

Dr. Edits: edición de mordida abierta

La herramienta de Dr. Edits: mordida abierta en ClearPilot proporciona un control preciso sobre la posición de la mandíbula mediante una simulación de mordida abierta ajustable.

Esta función permite una visualización más precisa de los posibles resultados del tratamiento, especialmente cuando se incorporan técnicas avanzadas como la cirugía o los elásticos. Todos los movimientos se miden en incrementos de milímetros y se aplican exclusivamente a la mandíbula.

La herramienta permite los siguientes movimientos:

Retruir/Protruir
Ajuste el movimiento de Retrusión/Protrusión en incrementos de milímetros.
Arriba/Abajo
Ajuste el movimiento hacia arriba/hacia abajo en incrementos de milímetros.
Inclinación
Aplica la inclinación hacia adelante/hacia atrás de la mandíbula.
Desviación
Controla la inclinación de lado a lado, para representar la desviación o asimetrías del plano oclusal.
Girar a la izquierda/Girar a la derecha
Permite la rotación mandibular alrededor de un eje vertical para correcciones de la línea media o casos asimétricos.
Izquierda/Derecha
Simula los desplazamientos laterales de la mandíbula.

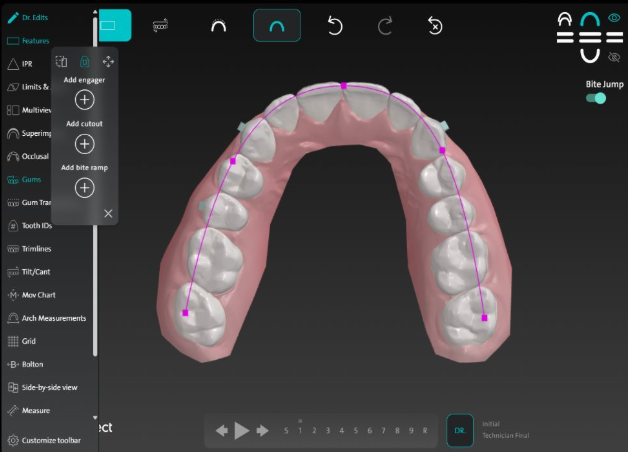

Dr. Edits: Edición de arcada

La herramienta Dr. Edits: Edición de arcada de ClearPilot permite realizar ajustes precisos y segmentarios en la posición de la arcada, garantizando un movimiento controlado sin comprometer la forma de la arcada. También permite ampliar y visualizar las arcadas superior e inferior del objetivo.

Captura de pantalla 14.04.2025 234945.png




Hacer cambios en las ediciones realizadas con los controles 3D de ClearPilot

Veamos cómo ajustar, revertir o deshacer las ediciones realizadas en la configuración del tratamiento utilizando la herramienta de controles 3D:

Método Detalles
Barra de herramientas de movimientos dentales individuales
  • Al hacer clic en el icono de la flecha única, puede deshacer los movimientos y restablecerlos a la posición propuesta por el técnico.
  • Hacer clic en el icono de doble flecha le permite restablecer el diente a su posición original antes del tratamiento
Barra de herramientas de características
  • Al hacer clic en el icono de la papelera, se eliminará cualquier característica que se muestre en la imagen.
Uso de los iconos de flechas
  • Haga clic en el icono de la flecha hacia la izquierda para deshacer su edición más reciente
  • Haga clic en el icono de la flecha hacia la derecha para repetir su edición más reciente
  • Haga clic en el icono de la flecha izquierda con una X para eliminar todas las ediciones realizadas utilizando los controles 3D. Aparecerá un mensaje emergente pidiéndole que confirme la eliminación de todas las modificaciones o cancele la acción.





Conclusión:

Utilizando los controles 3D de ClearPilot, tiene acceso a herramientas potentes para desarrollar planes de tratamiento personalizados. Estos controles permiten a los médicos ajustar sus configuraciones de tratamiento para alinearlas con precisión a los objetivos únicos de cada paciente.

En ClearCorrect, nos dedicamos a mejorar su experiencia y proporcionarle los recursos necesarios para avanzar en su práctica.

Otros artículos relacionados que pueden resultarle de utilidad:

Si desea obtener una formación completa sobre el uso de ClearPilot y las herramientas de control 3D, visite Ortho Campus.
