Para enviar casos con CEREC Ortho Scanner, consulte lo siguiente:

• Descripción general
• Acerca de CEREC Ortho
• Escaneo de arcada completa
• Escaneo de la mordida bucal
• Ventajas
• Envio do caso
• Biografía

Descripción general

Antes de enviarnos sus exploraciones, asegúrese de crear un caso para su paciente.

CEREC Ortho es un software lanzado recientemente que ha hecho que la captura de impresiones digitales de arcada completa de alta calidad sea mucho más rápida de lo que previamente resultaba posible. Esto lo consigue utilizando un patrón de obtención de imágenes bien definido, a través del cual el software le guía, paso a paso, a medida que escanea.

El siguiente artículo trata sobre el envío de escaneos CEREC.

Escaneo con CEREC Ortho para el tratamiento con alineadores transparentes.

Dr. Peter Hackel

Durante años, he utilizado CEREC Omnicam para los escaneos intraorales y el sistema de alineadores transparentes de ClearCorrect para las ortodoncias. Ahora que ha llegado CEREC Ortho, puedo usar mi Omnicam para obtener impresiones digitales para el uso con los alineadores transparentes y, por fin, librarme del material de PVS de una vez por todas.

Acerca de CEREC Ortho

CEREC Ortho es un software lanzado recientemente que ha hecho que la captura de impresiones digitales de arcada completa de alta calidad sea mucho más rápida de lo que previamente resultaba posible. Esto lo consigue utilizando un patrón de obtención de imágenes bien definido, a través del cual el software le guía, paso a paso, a medida que escanea.

Al realizar escaneos de arcada completa, he descubierto dos elementos que ayudan con el proceso de escaneo:

1. El sistema de retracción Isolite (Isolite Retraction System) ofrece control de los tejidos blandos del paciente y control de la saliva, que pueden interferir con el proceso de obtención de imágenes. Se puede escanear la mitad de la arcada y, a continuación, se puede volver a colocar la boquilla Isolite y capturar el resto de la dentadura.

2. El Optragate de Ivoclar resulta indispensable para una obtención de imágenes eficaz. Me encanta este producto para colocarlo también al tomar los registros fotográficos. Retrae los labios y mantiene la mucosa bucal separada del primer molar. Lo hace de una forma cómoda para el paciente, por lo que dejarlo colocado durante la visita resulta aceptable y acelera todo el proceso.

Antes de empezar el proceso de escaneo, hay que prestar especial atención para asegurarse de capturar todos los espacios de los dientes y también un mínimo de 3-4 mm de encía.

Escaneo de arcada completa

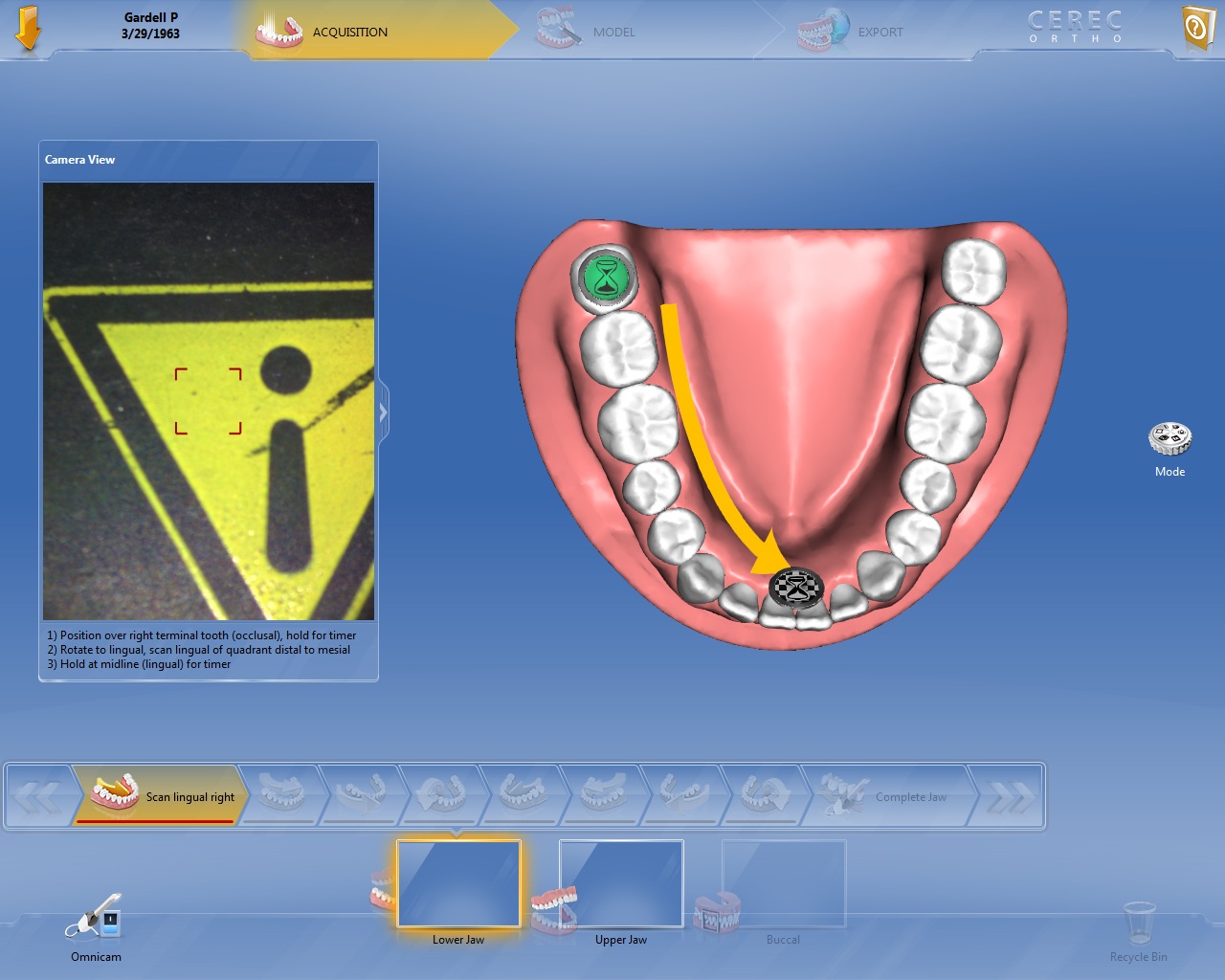

Al realizar el escaneo, las imágenes de la boca se obtendrán de un modo específico y definido. Empezará poniendo la cámara sobre el segundo molar inferior derecho y manteniéndola quieta durante unos cuantos segundos. Se activará la cámara y una señal audible avisará al usuario de que ha comenzado la obtención de imágenes. Gire la cámara hacia las superficies linguales y asegúrese de mover la cámara en sentido anterior de un modo suave y estable. No mueva la cámara en sentido distal en este punto. Una vez que esté en la zona lateral y del colmillo izquierdos inferiores, sujete de nuevo la cámara estable durante unos segundos. Un tono audible significará que este barrido ha completado.

Vuelva a dirigir la cámara hacia la superficie oclusal del segundo molar inferior derecho y, una vez más, espere a la señal audible. Mueva la cámara en sentido anterior, capturando las superficies oclusales de los dientes. A medida que avance sobre los incisivos inferiores, la cámara pitará indicando que ha completado el segundo barrido.

A continuación, vuelva a llevar la cámara a la superficie oclusal del segundo molar. Espere a la indicación audible y, a continuación, gire la cámara hacia el lado bucal. Mueva la cámara hacia delante hasta que escuche un pitido, que indica que se ha completado el tercer barrido.

Para completar la obtención de imágenes, se necesita un barrido más para unir los barridos bucal, lingual y oclusal. Debería buscar cualquier zona poco clara en el modelo digital, que se puede completar cuando sea necesario (estas zonas se mostrarán en amarillo). Sujete la cámara sobre una zona que ya se haya capturado y espere a que la cámara se active. Ahora, puede completar cualquier hueco existente a mano alzada. No existe ningún protocolo de obtención de imágenes establecido para ello (si este paso se necesita).

Luego repetirá este proceso completo para el maxilar.

Escaneo de la mordida bucal

El siguiente paso es el más emocionante para los usuarios de CEREC más experimentados: la captura de la mordida bucal doble. Capturar la mordida bucal ha demostrado ser difícil para muchos odontólogos que antes realizaban escaneos en CEREC Connect. Este es otro motivo por el que CEREC Ortho resulta superior para el escaneo de arcada completa. De forma parecida al escaneo de las arcadas, el escaneo bucal se lleva a cabo siguiendo un proceso bien definido, a través del cual el software le va guiando. Es muy importante explicar al paciente que muerda firmemente y que mantenga los dientes juntos mientras se obtiene la imagen de un lado, seguido del lado opuesto.

Cuando comience el escaneo bucal, se mostrará en la pantalla un punto de inicio. Sujete la cámara estable sobre la marca (que está en la zona del primer y segundo premolar maxilar) y espere a la señal audible. Mueva la cámara hacia abajo en dirección a las superficies bucales de los dientes inferiores, tratando de superponer la colocación de la cámara con el objetivo en la pantalla. Repita el proceso en el lado contralateral. Una vez que se hayan explorado ambos lados, los modelos se articularán automáticamente (o «encajarán») en su posición, con lo cual concluirá la fase de obtención de imágenes del software Cerec Ortho. En www.Cerecdoctors.com hay disponibles vídeos de este proceso.

Ventajas

Existe una ventaja inmediata del escaneo con CEREC Ortho en comparación con el escaneo con CEREC Connect: el primer sistema reduce drásticamente los tamaños de los archivos. Existen también mejoras importantes con CEREC Ortho en el procesamiento de sus modelos virtuales: el software elimina automáticamente los artefactos y tejidos blandos innecesarios y no deseados. Todo ello contribuye a la obtención de un modelo virtual más nítido y claro a la hora de evaluarlo y a la hora de que ClearCorrect fabrique los alineadores a partir del mismo.

Envío del caso

Una vez que se haya enviado el escaneo, tendrá que acceder al Doctor's Portal de ClearCorrect para enviar el caso correspondiente a ClearCorrect (dr.clearcorrect.com). Se introducirá la información básica del paciente y se cumplimentará una lista de comprobación sobre el tratamiento y los movimientos deseados. Existe incluso una sección en la que se pueden cargar fácilmente radiografías y fotografías. Una vez que su caso se haya enviado, se le asignará un número de caso. Este número se utilizará para identificar el caso de principio a fin. ClearCorrect recopilará entonces toda la información enviada, incluidos sus escaneos, y en poco tiempo le enviará una confirmación de la recepción.

Nota: ClearCorrect solo necesita los escaneos de las arcadas superior e inferior, ya que los datos posicionales del escaneo oclusal están incluidos en los propios archivos superiores e inferiores. En ClearCorrect sabemos que algunos escáneres generan tres archivos pero, dado que todos los datos relativos a la posición están incluidos en tan solo dos de ellos, no necesitamos el tercero.

Y eso es todo; ha enviado todos los registros del paciente a ClearCorrect, sin tener que enviar por correo ni una sola cosa al laboratorio. No necesita malgastar dinero en materiales de PVS ni en gastos de envío y, lo que es aún mejor, recibirá la planificación del tratamiento de ClearCorrect en tan solo 24 horas... Si utilizara las impresiones de PVS tradicionales, pasadas 24 horas sus impresiones probablemente seguirían en el centro de reparto del transportista y probablemente no llegarían al laboratorio hasta pasados unos días. Sus pacientes sin duda estarán encantados con la rapidez del tratamiento.

Biografía

El Dr. Peter Gardell se graduó en New York University College of Dentistry con honores. Ha recibido numerosos premios a la excelencia clínica. El Dr. Gardell ha trabajado como profesor y tutor clínico en algunas de las instituciones educativas más prestigiosas de los Estados Unidos. Ha escrito numerosos artículos y ofrecido conferencias sobre muchas de las tecnologías que ha implantado en su consulta. El Dr. Gardell es miembro de la American Academy of Cosmetic Dentistry (Academia Estadounidense de Odontología Estética).
