ClearPilot version 10.0
Description et caractéristiques des contrôles 3D Dr. Edits
L'outil de contrôles 3D Dr. Edits consiste en une variété d'outils et de fonctionnalités interactifs conçus pour une personnalisation et une évaluation précises des configurations de traitement ClearCorrect. Il vous permet de gérer visuellement les déplacements des dents, d'ajouter des caractéristiques de traitement et d'ajuster les configurations de traitement pour les aligner avec les objectifs de traitement de votre patient.
Dans cet article, nous fournirons des informations sur les contrôles 3D disponibles qui incluent :
| Objectif | Outil |
|---|---|
| Contrôles 3D de déplacement des dents |
|
|
Modification 3D des caractéristiques cliniques Clear Control™ |
|

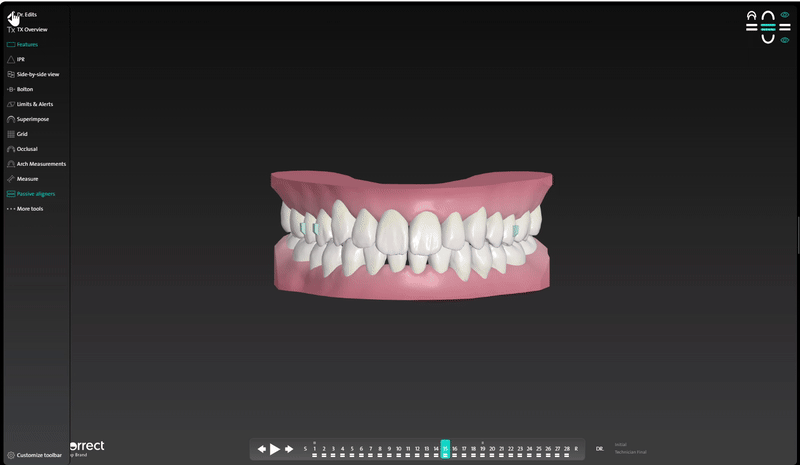

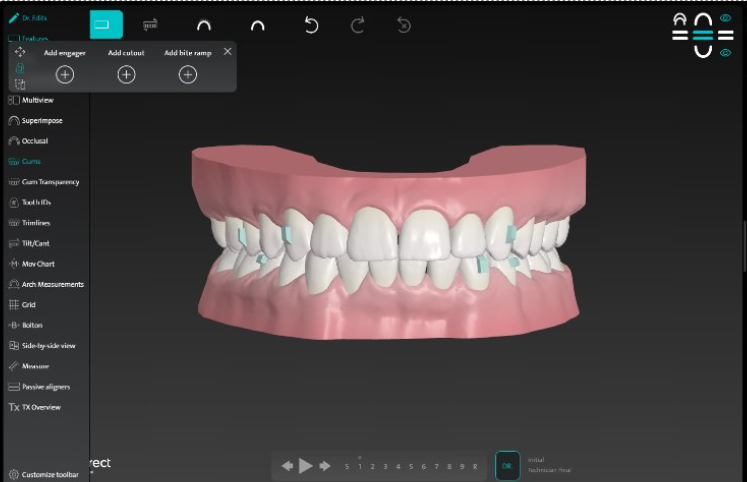

Accès et orientation de la barre d'outils des contrôles 3D de Dr. Edits

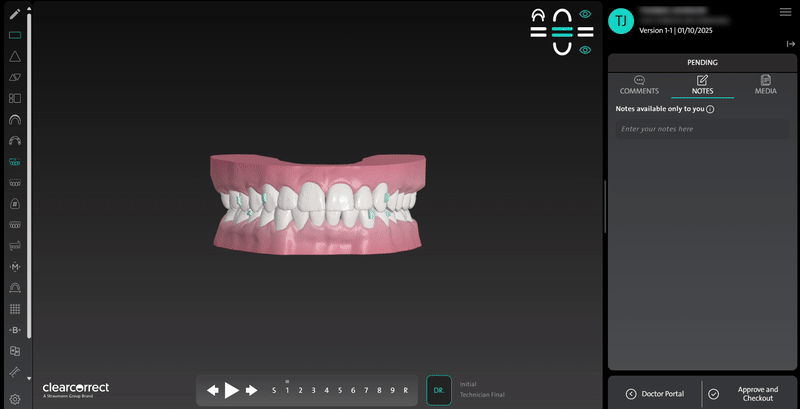

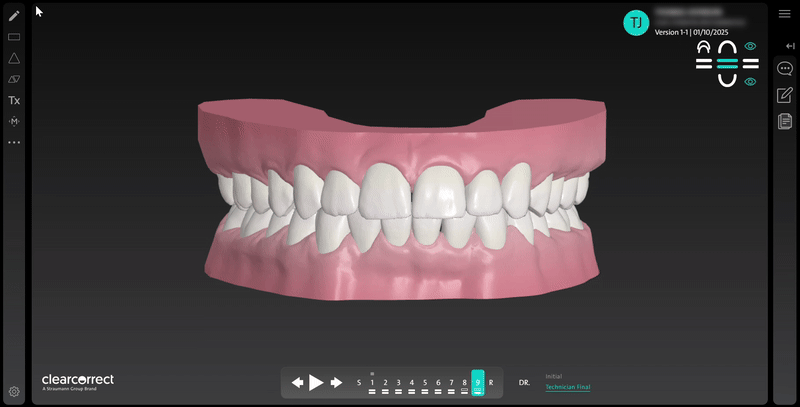

- Ouverture de Dr. Edits
-
À l'intérieur de la plateforme ClearPilot, cliquez sur :
- L'icône de crayon située dans le menu de gauche
- L'étape Dr. à côté de la chronologie en bas de l'écran
Le mode Dr. Edits sera activé et la barre d'outils des fonctionnalités apparaîtra.
- Accès aux contrôles 3D
-
- Outils de modification du déplacement des dents et des caractéristiques cliniques : pour apporter une modification, double-cliquez sur une dent dans le modèle 3D pour déplacer une dent individuelle ou plusieurs dents, ou sur un taquet, une découpe et une rampe d'occlusion.
- Ajustement de la réduction amélaire interproximale : passez la souris sur l'indicateur de collision/espacement et cliquez sur les options disponibles pour réduire, augmenter ou définir les options de contact.
- Icône de la barre d'outils : utilisez les icônes correspondantes pour la modification du bite jump, de l'inclinaison latérale et avant/arrière et de l'arcade.
- Modifier l'emplacement du menu
-
- Repositionnement : cliquez sur l'icône Déplacer (coin supérieur gauche) pour faire glisser la barre d'outils vers l'emplacement de votre choix.
- Orientation : cliquez sur l'icôneOrientation (coin inférieur gauche) pour basculer entre les mises en page verticale et horizontale.

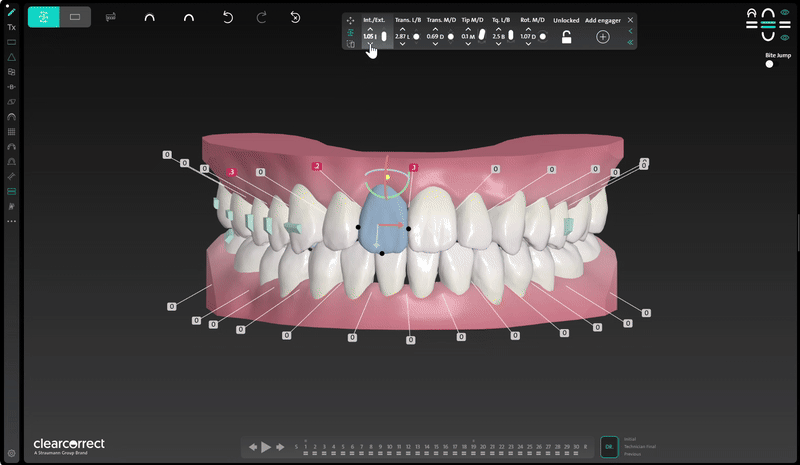

Déplacement individuel et de plusieurs dents
Le déplacement individuel et de plusieurs dents est un outil dans ClearPilot qui vous permet de déplacer une dent individuelle ou plusieurs dents vers une position souhaitée.

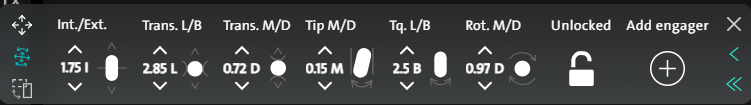

Les contrôles 3D de déplacement des dents permettent les déplacement suivants :
- Ing./égr.
- Ce bouton déplace la dent sélectionnée avec un mouvement d'ingression ou d'égression.
- Trans. L/B
- Ce bouton déplace la dent sélectionnée avec un mouvement de translation linguale (L) ou buccale (B).
- Trans. M/D
- Ce bouton déplace la dent sélectionnée avec un mouvement de translation mésial (M) ou distal (D).
- Inclinaison M/D
- Ce bouton déplace la dent sélectionnée avec un mouvement d’ inclinaison mésial (M) ou distal (D).
- Tors. L/B
- Ce bouton déplace la dent sélectionnée avec un mouvement de torsion lingual (L) ou buccal (B).
- Rot. M/D
- Ce bouton déplace la dent sélectionnée avec un mouvement de rotation mésial (M) ou distal (D).
- Verrouillée/débloquée
- Ce bouton verrouille une dent en place, limitant le mouvement.
Une fois que vous avez apporté les modifications souhaitées et fourni des instructions liées à celles-ci, soumettez-les dans ClearPilot et le technicien ajustera la configuration pour tenir compte des modifications demandées.

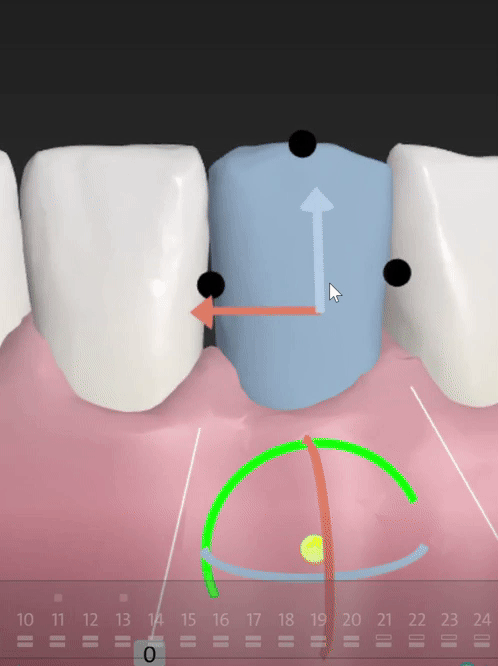

Utilisation de l'outil boussole 3D
L'outil boussole 3D permet une manipulation précise des dents dans la configuration du traitement.
Il dispose de flèches directionnelles pour les mouvements verticaux, horizontaux et en profondeur, ainsi que des commandes de rotation pour améliorer la visualisation et la précision.
Vous pouvez ajuster la rotation par défaut lors des modifications 3D pour un meilleur contrôle des ajustements de la couronne et de la racine et des rotations en charnière.
Après avoir sélectionné une dent, des points noirs apparaîtront de chaque côté, vous permettant de changer le centre de rotation du centre de la dent vers la pointe de la couronne ou les côtés mésiaux/distaux pour des déplacements plus ciblés.

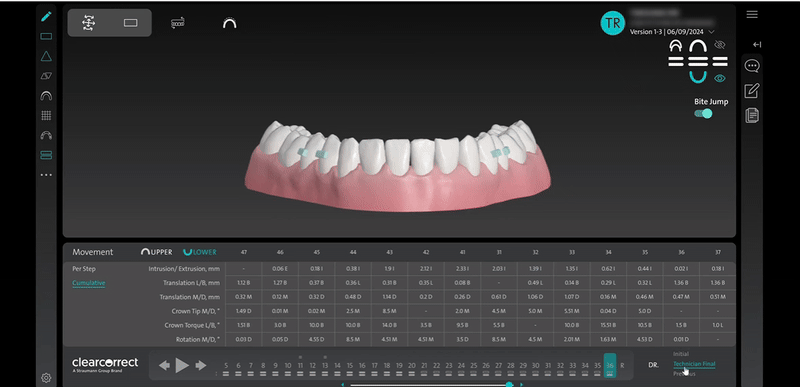

Utilisation du tableau des déplacements pour le déplacement de dents
Lors de l'utilisation de l'outil de déplacement de dent individuelle, le déplacement proposé par le technicien s'affichera en gris sur le tableau des déplacements dans la configuration du traitement.
Le changement actuel mis en œuvre par le praticien apparaîtra en couleur turquoise.
Vous pouvez également sélectionner la cellule dans le tableau des déplacements pour saisir une valeur numérique pour le déplacement.

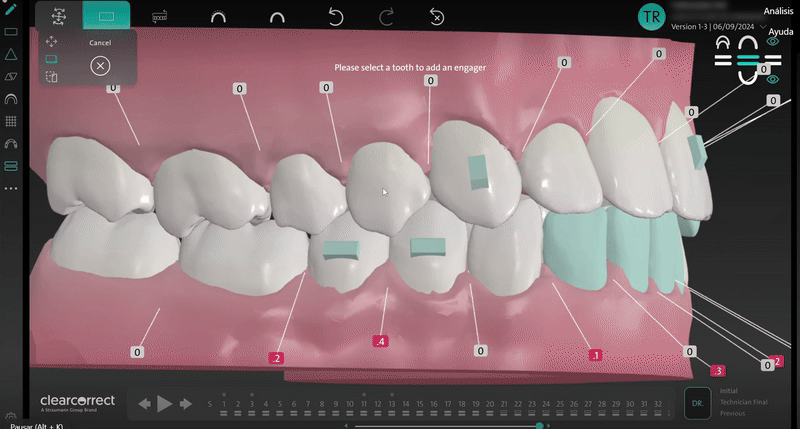

Dr. Edits : Taquets
L'outil Dr. Edits : Taquets dans ClearPilot vous permet de personnaliser les taquets dans votre configuration du traitement.
Vous pouvez sélectionner et apporter des modifications aux taquets avec les options suivantes :
- Dent
- Sélectionnez la dent où vous souhaitez que le taquet soit placé.
- Orientation
- Verticale ou horizontale
- Type
- Standard ou à biseau prolongé
- Position
- Buccale ou linguale
- Taille
- 2 mm, 3 mm (par défaut) ou 4 mm
- Profondeur
- En fonction de l'orientation :
Verticale : 1,00 mm (par défaut) ou 1,25 mm
Horizontale : 0,75 mm (par défaut) ou 1,00 mm - Position du taquet
- Ajustez en effectuant une rotation et/ou une translation du taquet
Une fois que vous avez apportées les modifications de souhaitées aux taquets et fourni des instructions relatives à vos modifications, soumettez-les dans ClearPilot et le technicien ajustera la configuration pour tenir compte des modifications demandées.

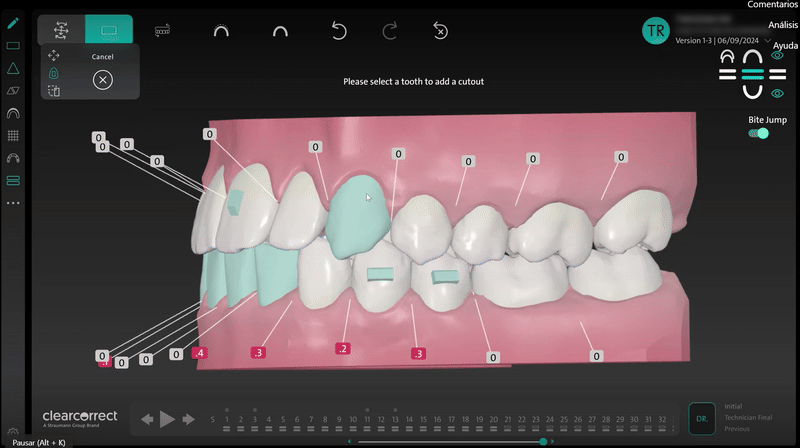

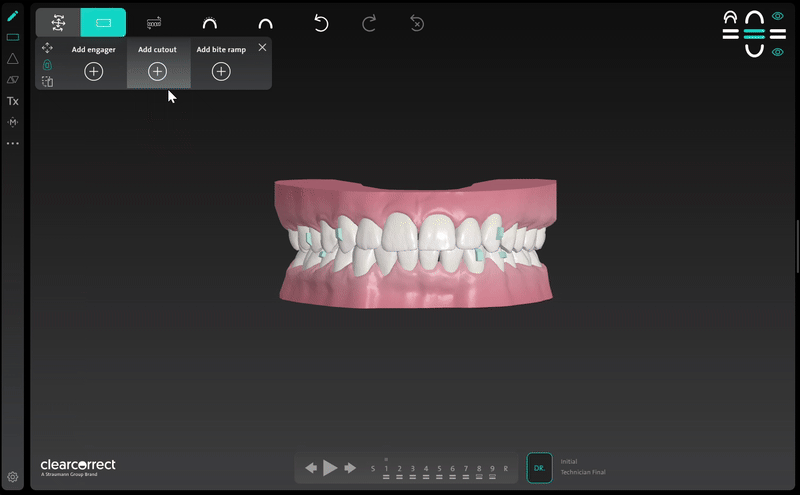

Dr. Edits : Découpes
L'outil Dr. Edits : Découpes dans ClearPilot vous permet de personnaliser le placement et le type de découpe dans votre configuration du traitement.
Vous pouvez sélectionner et ajuster les options suivantes :
- Dent
- Sélectionnez la dent sur laquelle vous souhaitez placer la découpe
- Forme
- Choisissez la forme de la découpe :
Bouton (par défaut)
Fente - Position
- Choisissez la position de surface pour la découpe :
Buccale (par défaut)
Linguale
Une fois que vous aurez effectué vos placements de découpe personnalisés et fourni des instructions relatives à vos modifications, soumettez-les dans ClearPilot et le technicien ajustera la configuration pour tenir compte des modifications demandées.

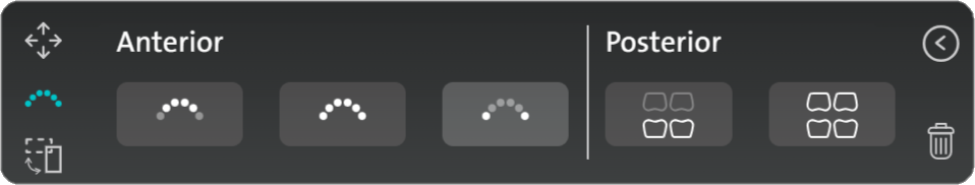

Dr. Edits : Rampes d'occlusion
L'outil Dr. Edits : Rampes d'occlusion dans ClearPilot vous permet de personnaliser le placement et le type de rampes d'occlusion dans votre configuration du traitement.
Vous pouvez sélectionner et ajuster les groupes suivants :
- Antérieurs
- Incisives supérieures Incisives
supérieures et canines
Canines supérieures uniquement - Postérieurs
- Prémolaires ou molaires inférieures uniquement

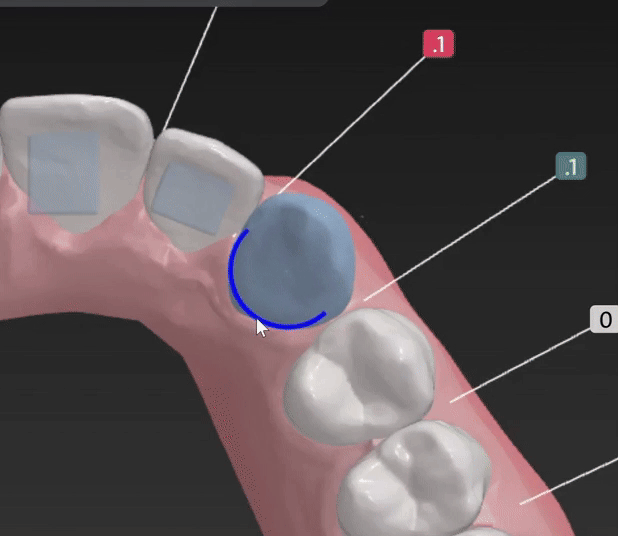

Modification de la réduction amélaire interproximale : collision directe/éditions spatiales
L'outil Dr. Edits : Réduction amélaire interproximale - collision directe/éditions spatiales dans ClearPilot vous permet de personnaliser la réduction amélaire interproximale dans votre configuration du traitement.
- Modifications individuelles
- Pour effectuer des modifications individuelles de réduction amélaire interproximale, cliquez sur les drapeaux pour ajuster l'espace entre les dents en millimètres :
Bleu turquoise = espaces
Rouge = collisions
Blanc = pas de contact/nul - Modifications multiples
- Pour plusieurs modifications de réduction amélaire interproximale, sélectionnez les dents et choisissez l'une des deux méthodes :
Espace uniforme : appliquez le même espace à toutes les dents sélectionnées.
Répartition égale : répartissez l'espace de manière égale entre les dents sélectionnées.

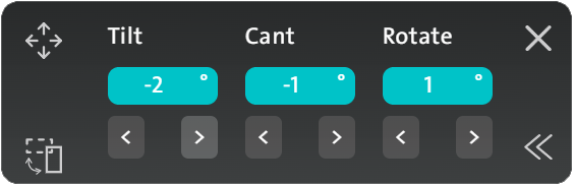

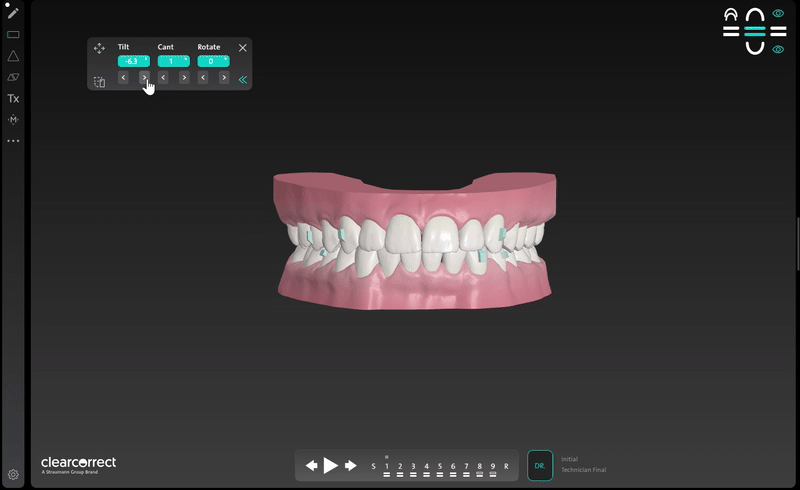

Dr. Edits : Inclinaison latérale et avant/arrière
L'outil d'inclinaison latérale et avant/arrière dans ClearPilot vous permet de modifier la position du modèle 3D sur tous les axes, ce qui vous permet de tenir compte de la position de la mâchoire avec précision pour effectuer des ajustements spécialisés afin de s'adapter aux lignes et au profil du visage du patient.
L'outil permet les déplacement suivants :
- Inclinaison avant/arrière
- Ajustez l'angle du modèle 3D pour l'aligner avec précision sur le profil du patient ou de la patiente.
- Inclinaison latérale
- Angulez le modèle latéralement pour qu'il corresponde à des caractéristiques anatomiques spécifiques, afin d'obtenir une vue personnalisée et réaliste.
- Rotation
-
Ajustez l'orientation du modèle 3D en le faisant pivoter pour obtenir une orientation médiane.

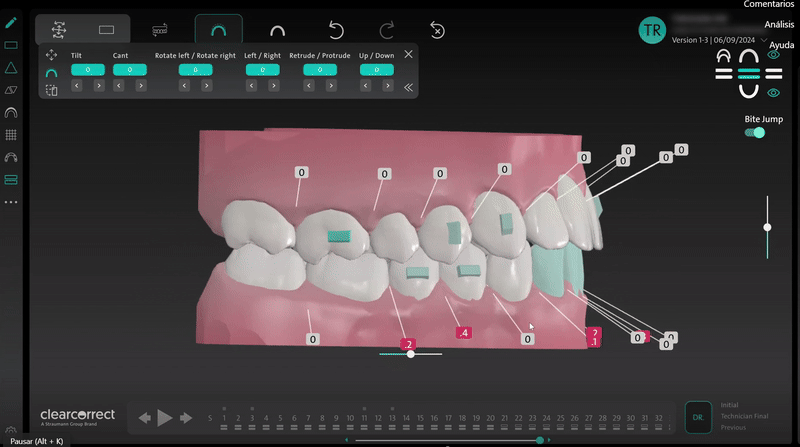

Dr. Edits : Modification du bite jump
L'outil Dr. Edits : Bite jump dans ClearPilot fournit un contrôle précis sur le positionnement de la mâchoire grâce à une simulation de bite jump réglable.
Cette fonctionnalité permet une visualisation plus précise des résultats potentiels du traitement, en particulier lorsqu'elle intègre des techniques avancées telles que la chirurgie ou les élastiques. Tous les déplacements sont mesurés par incréments millimétriques et appliqués exclusivement à la mandibule.
L'outil permet les déplacement suivants :
- Rétracter/avancer
- Ajustez le mouvement de rétraction/protrusion par incréments millimétriques.
- Haut/bas
- Ajustez le mouvement vers le haut/vers le bas par incréments millimétriques.
- Inclinaison avant/arrière
- Applique un basculement avant/arrière de la mandibule.
- Inclinaison latérale
- Contrôle l'inclinaison de gauche à droite, pour représenter l'inclinaison ou les asymétries du plan occlusal.
- Rotation à gauche/à droite
- Permet la rotation de la mandibule autour d'un axe vertical pour les corrections de la ligne médiane ou les cas asymétriques.
- Gauche/droite
- Simule les déplacements latéraux de la mandibule.

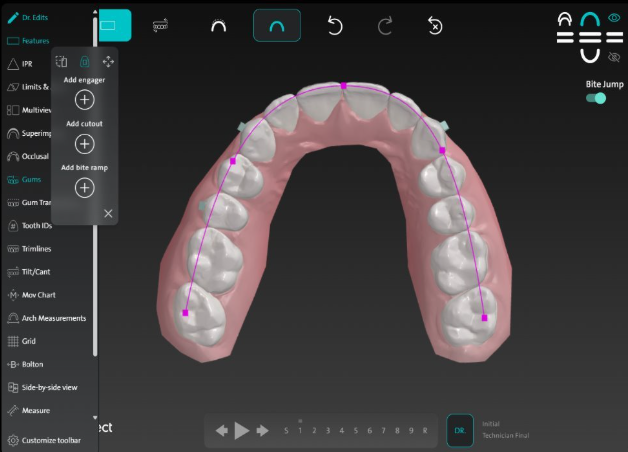

Dr. Edits : Modification de l'arcade
L'outil Dr. Edits : Modification de l'arcade dans ClearPilot permet d'effectuer des ajustements précis et segmentaires de la position de l'arcade, assurant un mouvement contrôlé sans compromettre la forme de l'arcade. Il vous permet également d'agrandir et de visualiser les arcades cibles supérieures et inférieures.
Apporter des changements aux modifications effectuées à l’aide des contrôles 3D de ClearPilot
Voyons comment ajuster, revenir en arrière ou annuler les modifications apportées à la configuration du traitement à l'aide de l'outil de contrôles 3D :
| Méthode | Détails |
|---|---|
| Barre d'outils déplacement individuel des dents |
|
| Barre d'outils des fonctionnalités |
|
| En utilisant les icônes de flèche |
|
Conclusion
En utilisant les contrôles 3D de ClearPilot, vous avez accès à des outils puissants pour élaborer des plans de traitement personnalisés. Ces contrôles permettent aux praticiens d'ajuster leurs configurations de traitement afin de les faire correspondre précisément avec les objectifs uniques de chaque patient ou patiente.
Chez ClearCorrect, nous nous engageons à améliorer votre expérience et à vous fournir les ressources nécessaires pour faire progresser votre pratique.
Vous trouverez peut-être utiles ces articles connexes :
- ClearPilot™ - Introduction et utilisation
- ClearPilot - Configurations de traitement : meilleures pratiques
- ClearPilot - Questions fréquentes
Pour une formation plus détaillée sur l'utilisation de ClearPilot et des outils de contrôle 3D, veuillez visiter Ortho Campus.
