ClearPilot® - Utilizzo dello strumento Dr. Edits controlli 3D

Captura de pantalla 16/04/2025 182224.png

Esclusione di responsabilità: non tutte le funzioni sono disponibili in tutti i mercati. Contatti il rappresentante Straumann o ClearCorrect locale per scoprire cosa è disponibile nella sua zona.


ClearPilot Versione 10.0

Descrizione e caratteristiche dei controlli 3D di Dr. Edits

Captura de pantalla 13-04-2025 232030.png

Lo strumento Dr. Edits controlli 3D è costituito da una serie di strumenti e funzionalità interattivi progettati per la personalizzazione e la valutazione precise delle impostazioni di trattamento ClearCorrect. Consente di gestire visivamente i movimenti dei denti, aggiungere caratteristiche al trattamento e correggere i setup dei piani di trattamento, in modo che si addicano agli obiettivi terapeutici del paziente.

In questo articolo forniremo informazioni sui controlli 3D disponibili che includono:

Scopo Strumento
Movimento dei denti con controlli 3D
  • Movimento dentale intelligente
  • Bloccaggio del dente
  • IPR e gestione dello spazio
  • Modifica dell'arcata
  • Modifica del salto di morso
  • Inclinazione / Angolazione

Caratteristiche cliniche Clear Control per la modifica 3D

  • Engager: standard e a smusso esteso
  • Intagli: a fessura e bottoncino
  • Bite ramp: anteriori e posteriori

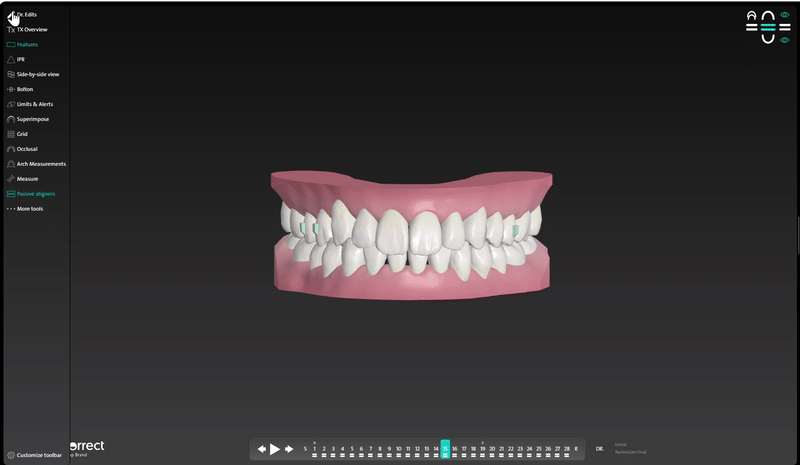

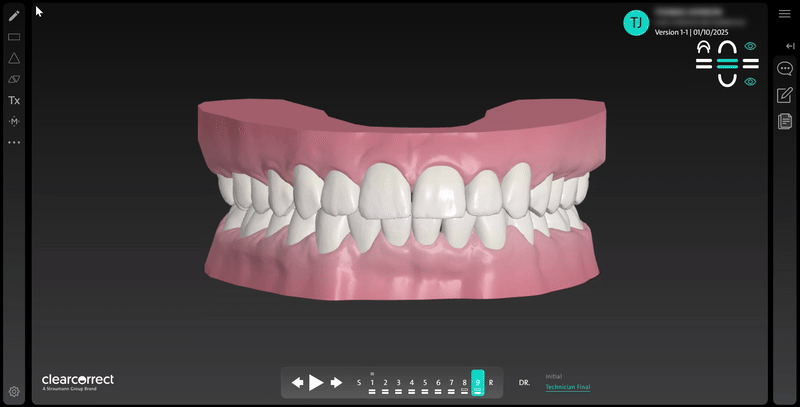

Accesso e orientamento della barra degli strumenti dei controlli 3D Dr. Edits

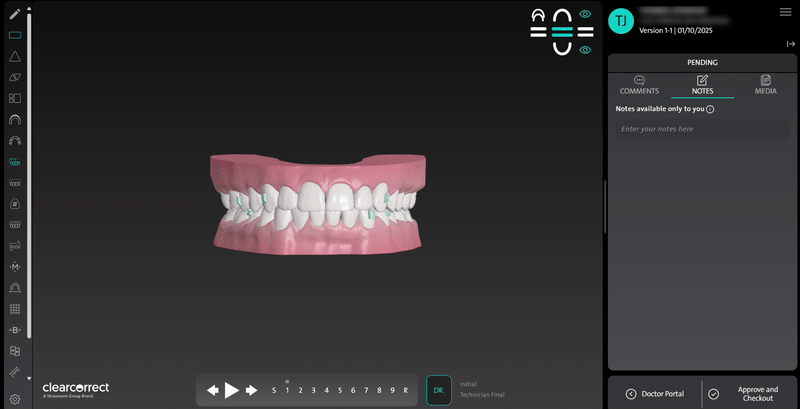

Come aprire Dr. Edits

All'interno della piattaforma ClearPilot, cliccare su:

  • L'icona della Matita che si trova nel menu di sinistra
  • Dr. Edits è vicino alla linea temporale in fondo allo schermo

La modalità Dr. Edits verrà attivata e la barra degli strumenti delle funzionalità apparirà.



Accesso ai controlli 3D
  • Strumenti di modifica del movimento dei denti e delle caratteristiche cliniche: per la modifica, fare doppio clic su un dente nel modello 3D per il movimento di un dente singolo o multiplo, o su un engager, un intaglio e un bite ramp.
  • Regolazioni IPR:Passare il mouse sulla bandierina di collisione/distanza e fare clic sulle opzioni disponibili per diminuire, aumentare o impostare le opzioni di contatto.
  • Icona della barra degli strumenti: Utilizzare le icone corrispondenti per modificaresalto del morso, inclinazione / angolazione e arcata.
Modifica posizione del menu
  • Riposizionamento: Fare clic sull'icona Sposta (in alto a sinistra) per trascinare la barra degli strumenti nella posizione desiderata.
  • Orientamento: Cliccare sull'iconaOrientamento (nell'angolo in basso a sinistra) per alternare tra layout verticale e orizzontale.





Individual and Multi-Tooth Movement

Il movimento di denti multipli e singoli è uno strumento di ClearPilot che consente di spostare un singolo dente o più denti nella posizione desiderata.

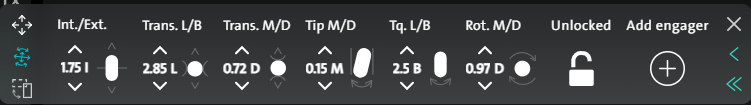

Captura de pantalla 13/04/2025 233254.png

I Controlli 3D per il movimento dei denti consentono i seguenti movimenti dentali:

Int./Est.
Questo bottone sposta il dente selezionato con un movimento di intrusione o estrusione.
Trans. L/B
Questo bottone sposta il dente selezionato con un movimento di traslazione linguale (L) o buccale (B).
Trans. M/D
Questo bottone sposta il dente selezionato con un movimento di traslazione mesiale (M) o distale (D).
Tip M/D
Questo bottone sposta il dente selezionato con un movimento di ribaltamento mesiale (M) o distale (D).
Tq. L/B
Questo bottone sposta il dente selezionato con un movimento di torsione linguale (L) o buccale (B).
Rot. M/D
Questo bottone sposta il dente selezionato con un movimento di rotazione mesiale (M) o distale (D).
Bloccato/sbloccato
Questo bottone blocca un dente in posizione, limitandone il movimento.

Dopo aver apportato le modifiche desiderate e fornito le istruzioni relative alle modifiche, le invii a ClearPilot e il tecnico regolerà il setup in base alle modifiche richieste.

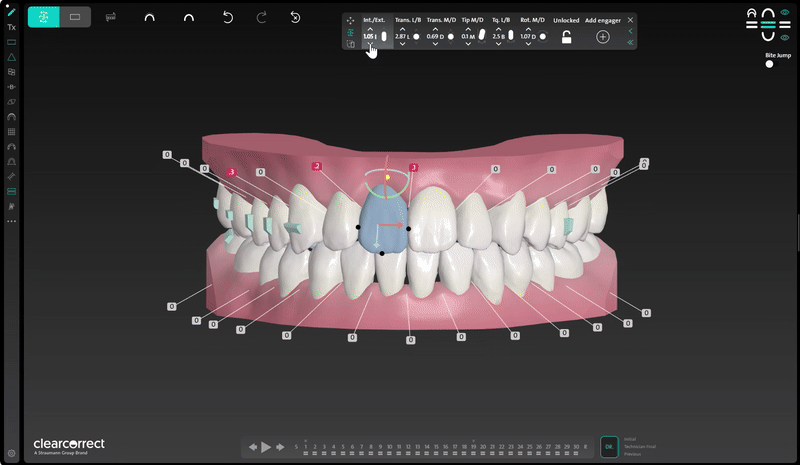

Grabacindepantalla2025-04-14225430-ezgif.com-video-to-gif-converter (1).gif

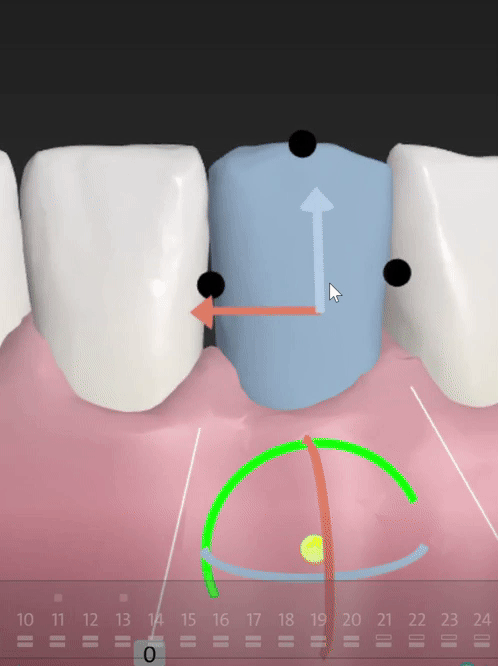

Come utilizzare lo strumento Bussola 3D

Lo strumento Bussola 3D consente una manipolazione precisa dei denti nel setup del piano di trattamento.
Presenta frecce direzionali per movimenti verticali, orizzontali e in profondità, insieme a comandi di rotazione per migliorare la visualizzazione e la precisione.

È possibile regolare la rotazione predefinita durante le modifiche 3D per un migliore controllo sulle regolazioni di corona e radice e sulle rotazioni dell'articolazione.

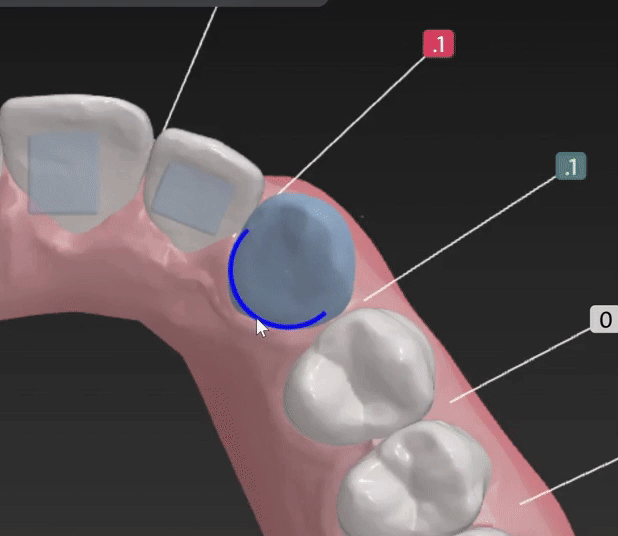

Dopo aver selezionato un dente, appariranno dei punti neri su ciascun lato, che le permettono di cambiare il centro di rotazione dal centro del dente alla punta della corona o ai lati mesiali/distali per movimenti più mirati.

Rotazione Movimento Radice
Selezionare il punto distale e ruotare consente la rotazione dell'articolazione insieme ai movimenti mesiali verso l'interno e verso l'esterno, fornendo un maggiore controllo sul risultato.Grabacindepantalla2025-04-16131406-ezgif.com-video-to-gif-converter.gif

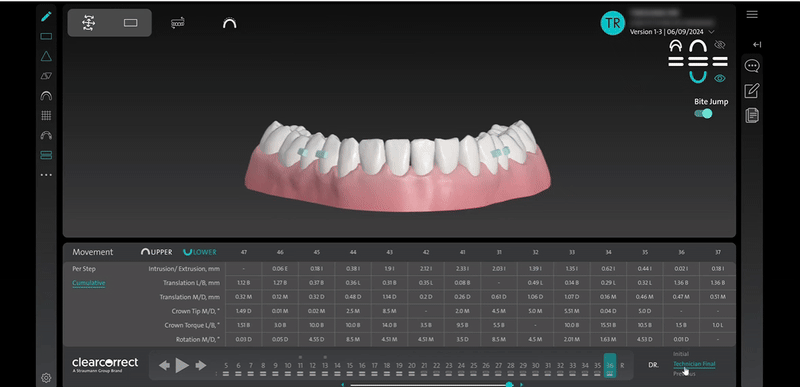

Utilizzo della tabella dei movimenti per il movimento dei denti

Quando utilizza lo strumento di movimento del singolo dente, il movimento proposto suggerito dal tecnico verrà visualizzato in grigio nella tabella dei movimenti all'interno del setup del piano di trattamento.

L'attuale modifica implementata dal medico apparirà in colore azzurro.

Può anche selezionare la cella nella tabella dei movimenti per digitare un valore numerico per il movimento.

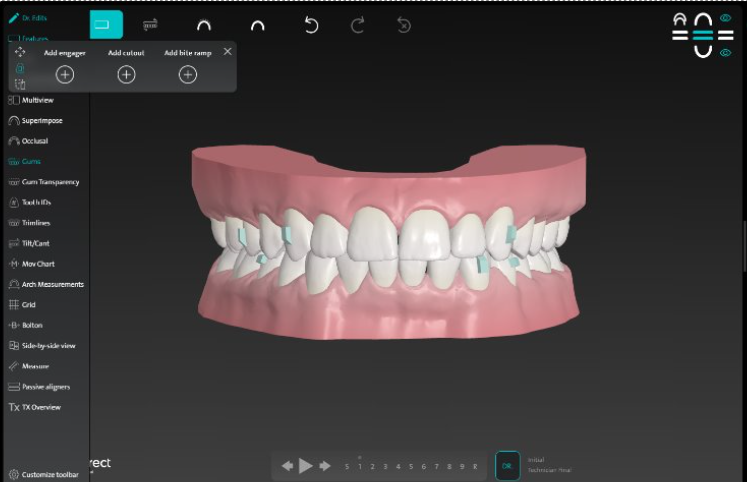

Dr. Edits: Engagers

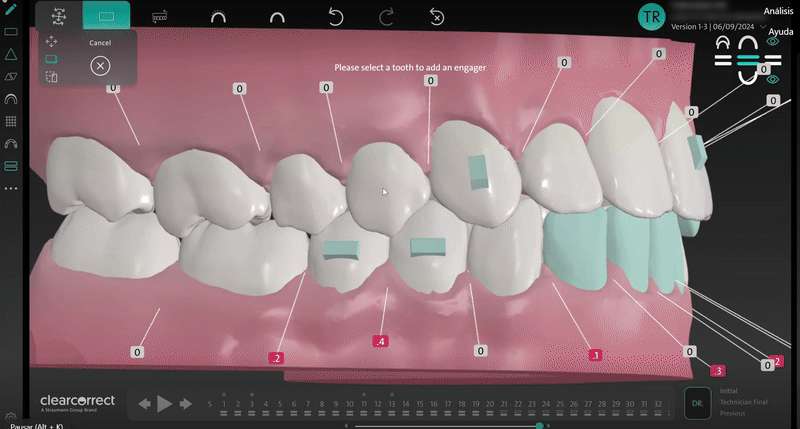

Lo strumento Dr. Edits: Engagers di ClearPilot le consente di personalizzare gli engager all'interno del setup del suo piano di trattamento.

Captura de pantalla 13/04/2025 234221.png

È possibile selezionare e apportare modifiche agli engager con le seguenti opzioni:

Dente
Selezioni il dente su cui desidera che venga posizionato l'engager.
Orientamento
Verticale o orizzontale
Tipo
Standard o smussato-allungato
Posizione
Buccale o linguale
Dimensione
2 mm, 3 mm (impostazione predefinita) o 4 mm
Profondità
In base all'orientamento:
Verticale: 1,00 mm (impostazione predefinita) o 1,25 mm
Orizzontale: 0,75 mm (impostazione predefinita) o 1,00 mm
Posizione degli engager
Regolazione mediante rotazione e/o traslazione dell'engager

Una volta apportate le modifiche desiderate all'engager e fornite le istruzioni relative alle sue modifiche, le invii a ClearPilot e il tecnico modificherà il setup in base alle modifiche richieste.

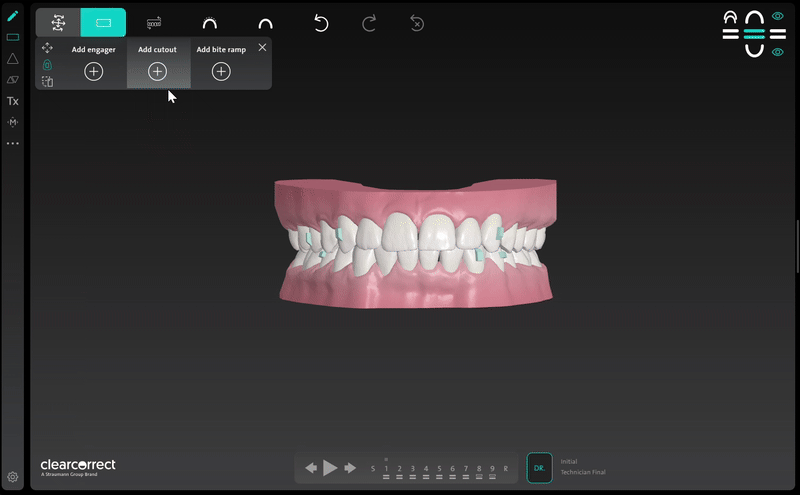

Dr. Edits: Cutouts

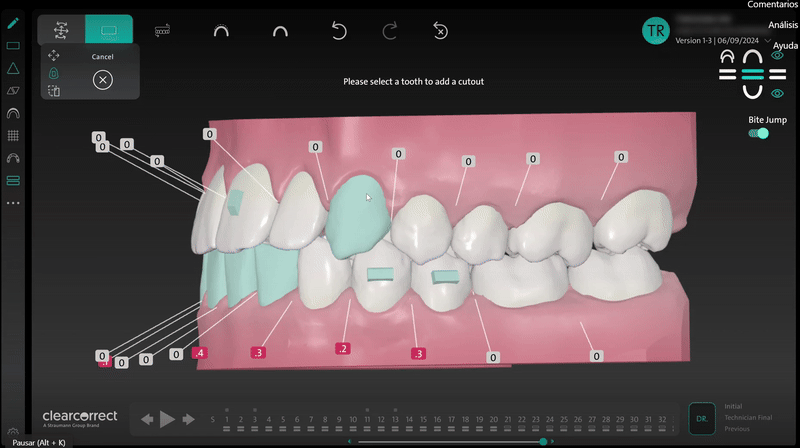

Lo strumento Dr. Edits: Cutouts in ClearPilot consente di personalizzare il posizionamento e il tipo dei tagli all'interno del setup del piano di trattamento.

Cutouts Toolbar.png

È possibile selezionare e regolare le seguenti opzioni:

Dente
Selezioni il dente su cui desidera posizionare il taglio
Forma
Scegliere la forma del taglio:
bottoncino (impostazione predefinita)
Fessura
Posizione
Scegliere la posizione della superficie per il taglio:
Buccale (impostazione predefinita)
Linguale

Una volta effettuate le posizioni di taglio personalizzate e fornite le istruzioni relative alle modifiche, le invii a ClearPilot e il tecnico regolerà il setup in base alle modifiche richieste.


Si prega di notare che non è possibile aggiungere intagli a forma di bottoncino sulla superficie linguale dei denti anteriori.



Dr. Edits: Bite ramps

Lo strumento Dr. Edits: Bite ramps in ClearPilot consente di personalizzare il posizionamento e il tipo di bite ramp all'interno del setup del piano di trattamento.

Bite ramp Toolbar.png

È possibile selezionare e regolare i seguenti raggruppamenti:

Anteriore
Incisivi superiori Incisivi e canini
superiori Solo canini
superiori
Posteriore
Solo molari o premolari inferiori
Dopo aver apportato le modifiche ai bite ramp e fornito le istruzioni relative alle modifiche, le invii a ClearPilot e il tecnico regolerà il setup in base alle modifiche richieste.
Grabacindepantalla2025-04-15115603-ezgif.com-video-to-gif-converter (1).gif



Modifiche dell'IPR: modifiche di collisione diretta/spazio

Lo strumento Dr. Edits: IPR - Direct Collision/Space Edits di ClearPilot consente di personalizzare l'IPR all'interno del setup del suo piano di trattamento.

Modifiche individuali
Per apportare modifiche individuali all'IPR, cliccare sulle bandierine per regolare lo spazio tra i denti in millimetri:
Verde acqua = spazi
Rosso = collisioni
Bianco = nessun contatto/neutro
Modifiche multiple
Per modifiche multiple all'IPR, selezionare i denti e scegliere uno dei due metodi:
Spazio uniforme: Applica lo stesso spazio a tutti i denti selezionati.
Distribuzione uniforme: distribuisce lo spazio in modo uniforme tra i denti selezionati.

Grabacindepantalla2025-03-27004754-ezgif.com-video-to-gif-converter (1).gif




Dr. Edits: Inclinazione/Angolazione

Lo strumento Dr. Edits: Inclinazione/Angolazione di ClearPilot permette di modificare la posizione del modello 3D in tutti gli assi, consentendo di riflettere accuratamente la posizione della mandibola per eseguire regolazioni specializzate per adattarsi alle linee del viso e al profilo del paziente.

Tilt Cant Toolbar.png

Lo strumento consente i seguenti movimenti:

Angolo di inclinazione
Regola l'angolo del modello 3D per allinearlo con precisione al profilo del paziente.
Inclinazione
Angola il modello lateralmente per adattarlo alle caratteristiche anatomiche specifiche, garantendo una visione personalizzata e realistica.
Rotazione

Regolare l'orientamento del modello 3D ruotandolo per ottenere l'orientamento sulla linea mediana.





Dr. Edits: Modifica del salto del morso

Lo strumento Bite Jump di ClearPilot offre un controllo preciso sulla posizione della mandibola attraverso una simulazione regolabile del salto del morso.

Questa funzionalità consente una visualizzazione più accurata dei potenziali risultati del trattamento, specialmente quando si integrano tecniche avanzate come la chirurgia o gli elastici. Tutti i movimenti sono misurati in incrementi millimetrici e applicati esclusivamente alla mandibola.

Lo strumento consente i seguenti movimenti:

Retrusione/protrusione
Regola il movimento di retrusione/protrusione di pochi millimetri per volta.
Su/Giù
Regola il movimento in su/in giù di pochi millimetri per volta.
Inclinazione
Applica l'inclinazione in avanti/indietro della mandibola.
Angolazione
Controlla l'inclinazione da un lato all'altro, per rappresentare l'inclinazione o le asimmetrie del piano occlusale.
Rotazione a sinistra/Rotazione a destra
Consente la rotazione della mandibola attorno a un asse verticale per correzioni della linea mediana o casi asimmetrici.
Sinistra/Destra
Simula gli spostamenti laterali della mandibola.

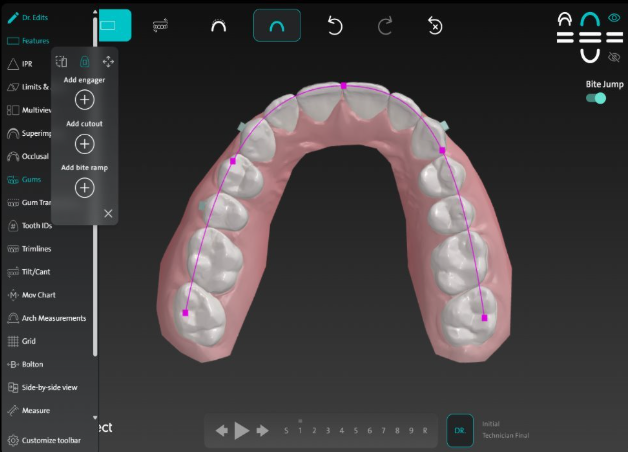

Dr. Edits: Arch Editing

Lo strumento Dr. Edits: Arch Editing di ClearPilot consente regolazioni precise e segmentali della posizione dell'arcata, garantendo un movimento controllato senza compromettere la forma dell'arcata. Consente anche di espandere e visualizzare le arcate target sia superiori che inferiori.

Captura de pantalla 14/04/2025 234945.png




Apportare cambiamenti alle modifiche effettuate utilizzando i controlli 3D di ClearPilot

Vediamo come regolare, annullare o ripristinare le modifiche apportate al setup del piano di trattamento utilizzando lo strumento controlli 3D:

Metodo Dettagli
Barra degli strumenti per utilizzo dei controlli 3D
  • Cliccando sull'icona della singola freccia può annullare i movimenti e reimpostarla nella posizione proposta dal tecnico
  • Cliccando sull'icona della doppia freccia può ripristinare il dente nella sua posizione originale prima del trattamento
Barra degli strumenti delle funzionalità
  • Cliccare sull'icona del cestino per eliminare qualsiasi funzione mostrata nell'immagine.
Come utilizzare le icone a forma di freccia
  • Cliccare sull' icona della freccia a sinistra per annullare la modifica più recente
  • Cliccare sull' icona della freccia a destra per ripetere la modifica più recente
  • Cliccare sull'icona della freccia a sinistra con la X per eliminare tutte le modifiche apportate utilizzando i controlli 3D. Apparirà un messaggio pop-up che le chiederà di confermare la rimozione di tutte le modifiche o di annullare l'azione.





Conclusione

Utilizzando i controlli 3D di ClearPilot, ha accesso a potenti strumenti per lo sviluppo di piani di trattamento personalizzati. Questi controlli consentono ai medici di regolare le impostazioni di trattamento affinché si allineino con precisione agli obiettivi unici di ogni paziente.

Noi di ClearCorrect ci impegniamo a migliorare la sua esperienza e a fornirle le risorse necessarie per far crescere la sua attività.
