Versão 10.0 do ClearPilot
Descrição e Funcionalidades dos Controles 3D do Dr. Edits
A Ferramenta de Controles 3D do Dr. Edits é um conjunto de ferramentas interativas e funcionalidades projetadas para a personalização precisa e avaliação dos ajustes de tratamento ClearCorrect. Isso permite que você gerencie visualmente os movimentos dos dentes, adicione recursos de tratamento e Setups de Tratamento para se alinhar com os objetivos de tratamento do seu paciente.
Neste artigo, forneceremos informações sobre os Controles 3D disponíveis, que incluem:
| Objetivo | Ferramenta |
|---|---|
| Movimento dos Dentes com Controles 3D |
|
|
Características Clínicas de Edição 3D do Clear Control™ |
|

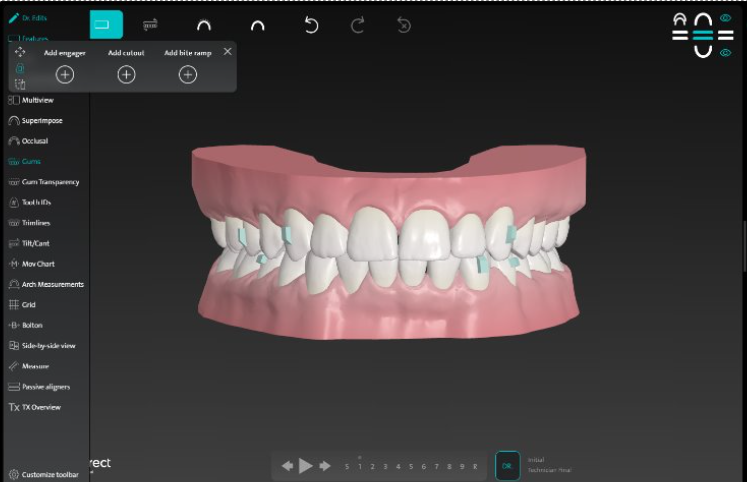

Acesso e orientação da barra de ferramentas de Controles 3D Dr. Edits

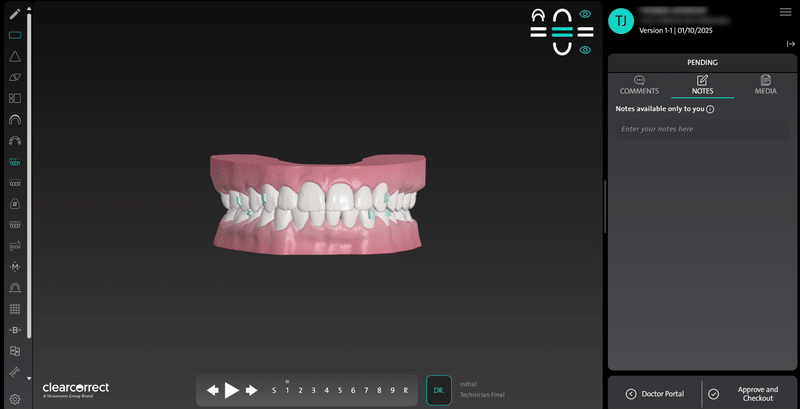

- Abrindo o Dr. Edits
-
Dentro da plataforma ClearPilot, clique em:
- O ícone de Lápis localizado no Menu à Esquerda
- O passo do Dr. ao lado da linha do tempo na parte inferior da tela
O modo Dr. Edits será ativado e a barra de ferramentas de Funcionalidades aparecerá.

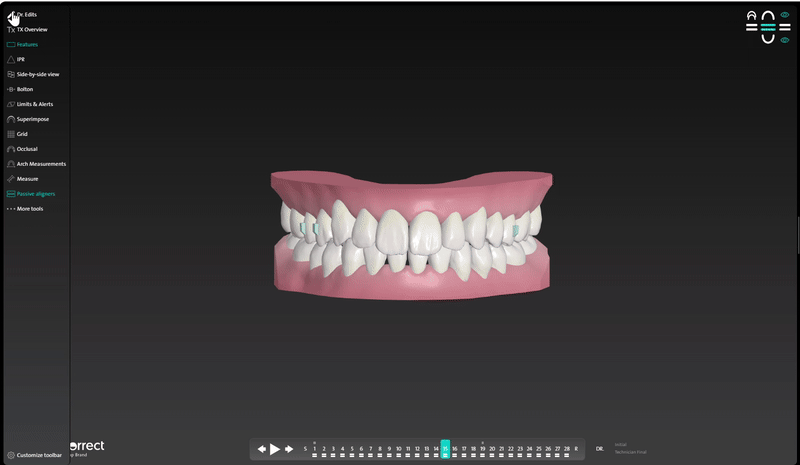

- Acessando os Controles 3D
-
- Ferramentas de Edição de Movimento dos Dentes e Funcionalidades Clínicas: para editar, clique duas vezes em um dente no modelo 3D para mover dentes Individuais/Múltiplos, ou em um attachment, recorte e rampa de mordida.
- Ajustes do Desgaste Interproximal: passe o mouse sobre a bandeira de colisão/espaçamento e clique nas opções disponíveis para diminuir, aumentar ou definir as opções de contato.
- Ícone da Barra de Ferramentas: use os ícones correspondentes para edição de Bite Jump, Inclinação/Desalinhamento e Arco.

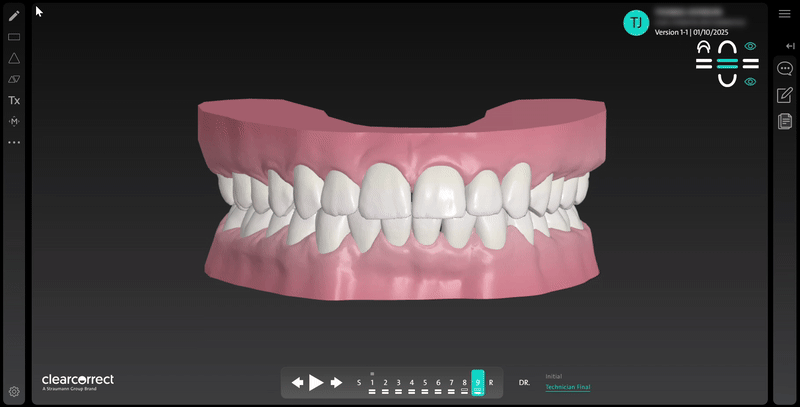

- Editar Localização do Menu
-
- Reposicionamento: clique no ícone Mover (canto superior esquerdo) para arrastar a barra de ferramentas para o local desejado.
- Orientação: clique no ícone deOrientação (canto inferior esquerdo) para alternar entre os layouts vertical e horizontal.

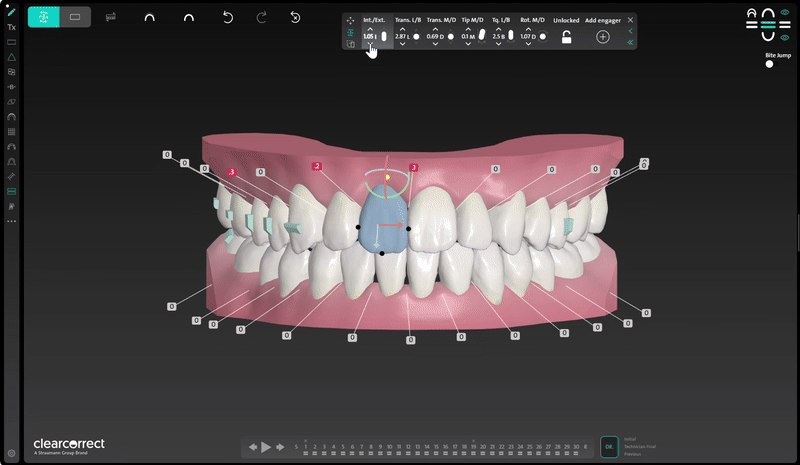

Individual and Multi-Tooth Movement
"Individual and Multi-Tooth Movement" é uma ferramenta no ClearPilot que permite mover um dente individual ou vários dentes para uma posição desejada.

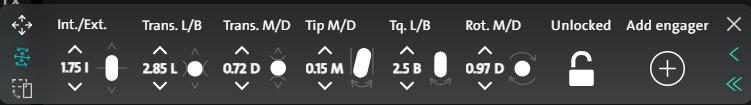

Os Controles 3D para o Movimento dos Dentes permitem os seguintes movimentos dos dentes:
- Int./Ext.
- Este botão move o dente selecionado com um movimento de intrusão ou extrusão.
- Trans. L/B
- Este botão move o dente selecionado com um movimento de translação lingual (L) ou bucal (B).
- Trans. M/D
- Este botão move o dente selecionado com um movimento de translação mesial (M) ou distal (D).
- Inclinação M/D
- Este botão move o dente selecionado com um movimento de inclinação mesial (M) ou distal (D).
- Tq. L/B
- Este botão move o dente selecionado com um movimento de torque lingual (L) ou bucal (B).
- Rot. M/D
- Este botão move o dente selecionado com um movimento de rotação mesial (M) ou distal (D).
- Bloqueado/Desbloqueado
- Este botão travará um dente no lugar, restringindo o movimento.
Depois de fazer as edições desejadas e fornecer instruções relacionadas às suas alterações, envie-as no ClearPilot e o técnico ajustará o setup para refletir as edições solicitadas.

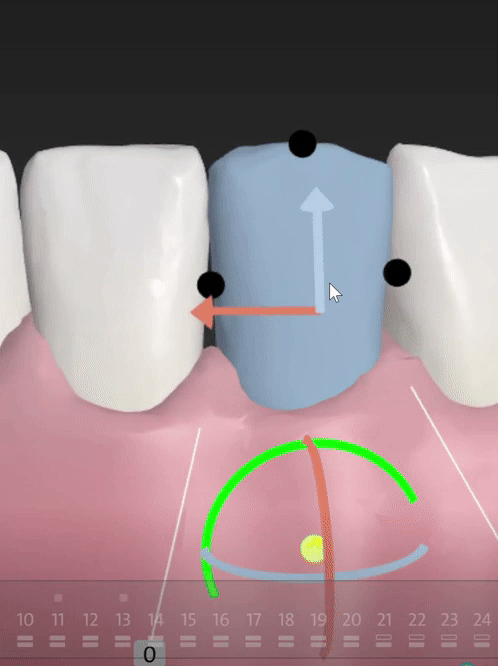

Usando a Ferramenta Bússola 3D
A ferramenta Bússola 3D permite a manipulação precisa dos dentes no Setup.
Ele possui setas direcionais para movimentos verticais, horizontais e de profundidade, juntamente com controles de rotação para melhorar a visualização e a precisão.
Você pode ajustar a rotação padrão durante as edições em 3D para ter um controle mais preciso sobre os ajustes da coroa, da raiz e sobre as rotações do tipo dobradiça.
Após selecionar um dente, pontos pretos aparecerão em cada lado, permitindo alterar o centro de rotação do centro do dente para a ponta da coroa ou para os lados mesial/distal, possibilitando movimentos mais direcionados.

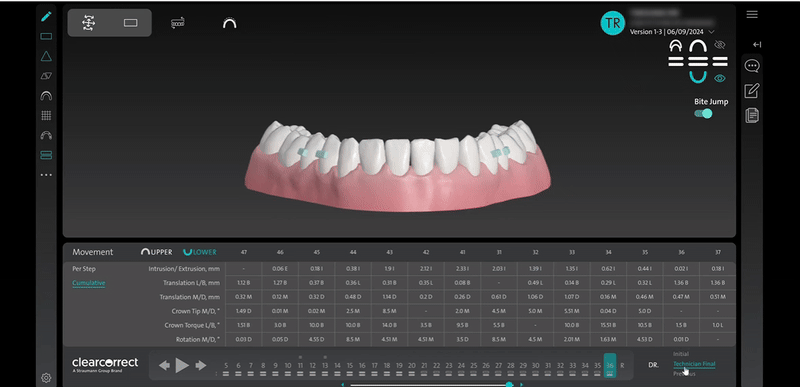

Usando o Tabela de Movimento para Tooth Movement
Ao utilizar a ferramenta de Movimento dos Dentes Individual, o movimento proposto sugerido pelo técnico será exibido em cinza na Tabela de Movimento dentro do Setup.
A alteração atual sendo implementada pelo clínico aparecerá em azul-esverdeado.
Você também pode selecionar a célula na Tabela de Movimento para digitar um valor numérico para o movimento.

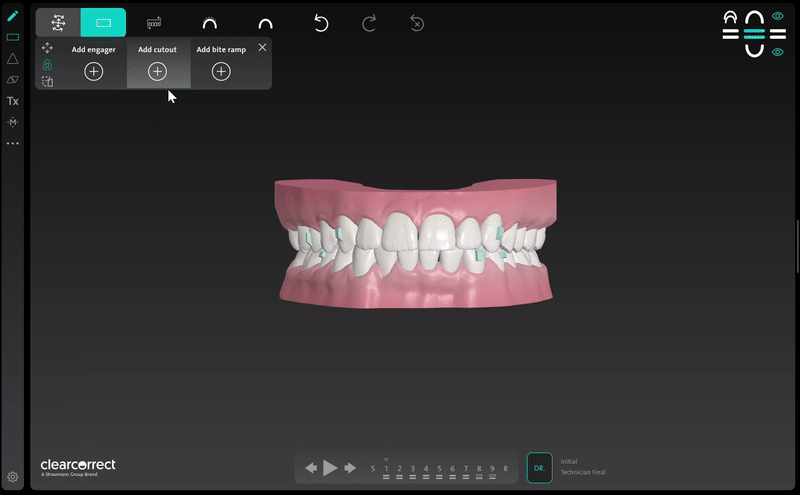

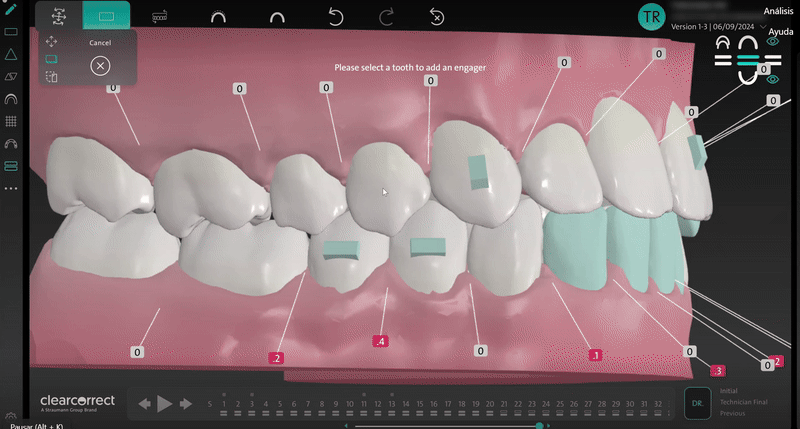

Dr. Edits: Attachments (Engagers)
A ferramenta Dr. Edits: Engagers no ClearPilot permite personalizar os attachments dentro do seu Setup.
Você pode selecionar e fazer alterações nos attachments utilizando as seguintes opções:
- Dente
- Selecione o dente onde você deseja que o attachment seja colocado.
- Orientação
- Vertical ou Horizontal
- Tipo
- Chanfro Padrão ou Estendido
- Posição
- Bucal/Vestibular ou Lingual
- Tamanho
- 2 mm, 3 mm (padrão) ou 4 mm
- Profundidade
- Com base na orientação:
Vertical: 1,00 mm (padrão) ou 1,25 mm
Horizontal: 0,75 mm (padrão) ou 1,00 mm - Posição dos Attachments
- Ajuste por meio da rotação e/ou translação do attachment
Depois de fazer as edições desejadas dos attachments e fornecer instruções relacionadas às suas alterações, envie-as no ClearPilot e o técnico ajustará a configuração para refletir as edições solicitadas.

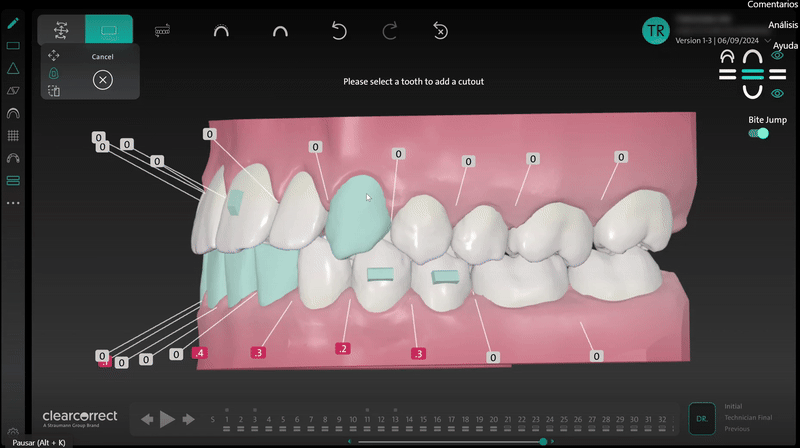

Dr. Edits: Recortes
A ferramenta Dr. Edits: Recortes no ClearPilot permite que você personalize o posicionamento e o tipo de recortes no seu Setup.
Você pode selecionar e ajustar as seguintes opções:
- Dente
- Selecione o dente em que você deseja que o recorte seja colocado
- Formato
- Escolha o formato do recorte:
Botão (padrão)
Fenda - Posição
- Selecione a posição da superfície para o recorte:
Bucal (padrão)
Lingual
Depois de fazer os seus posicionamentos de recorte personalizados e fornecer instruções relacionadas às suas alterações, envie-as no ClearPilot e o técnico ajustará a configuração para refletir as edições solicitadas.
Dr. Edits: Rampas de Mordida
A ferramenta Dr. Edits: Rampas de Mordida no ClearPilot permite que você personalize o posicionamento e o tipo de rampas de mordida dentro do seu Setup.
Você pode selecionar e ajustar os seguintes agrupamentos:
- Anterior
- Incisivos
Superiores Incisivos Superiores e Caninos Apenas Caninos
Superiores - Posterior
- Apenas molares ou Pré-molares inferiores
Edição de Desgaste interproximal: Colisão Direta/Edições Espaciais
A ferramenta Dr. Edits: desgaste interproximal – Edições de Colisão Direta/Espaçamento no ClearPilot permite que você personalize desgaste interproximal dentro do seu Setup.
- Edições Individuais
- Para fazer edições individuais de desgaste
interproximal, clique nas bandeiras para ajustar o espaço entre os dentes em milímetros:
Azul-esverdeado = espaços Vermelho = colisões
Branco = sem contato/nulo - Edições Múltiplas
- Para várias edições dedesgaste interproximal, selecione os dentes e escolha um dos dois métodos:Espaço
Uniforme: aplique o mesmo espaço a todos os dentes selecionados.
Distribuição Igualitária: distribui o espaço de forma igual entre os dentes selecionados.

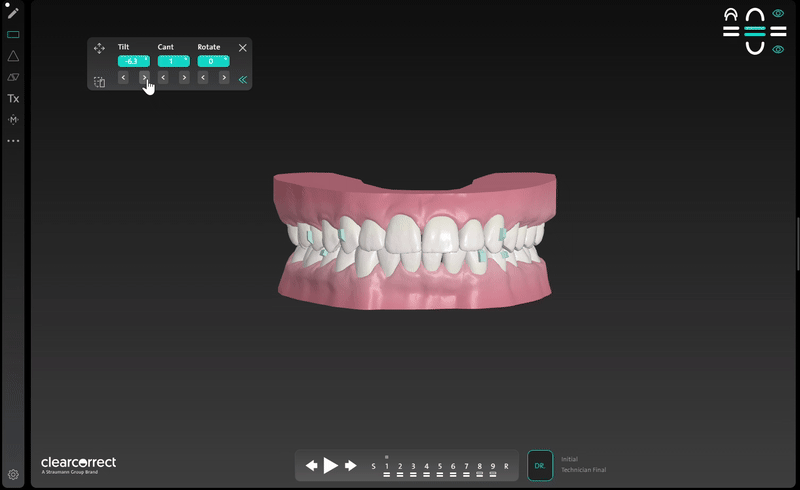

Dr. Edits: Inclinação/Desalinhamento
A ferramenta de Inclinação/Desalinhamento no ClearPilot permite que você edite a posição do modelo 3D em todos os eixos, permitindo que você reflita com precisão a posição da mandíbula para realizar ajustes especializados para se adequar às linhas faciais e ao perfil do paciente.
A ferramenta permite os seguintes movimentos:
- Inclinação
- Ajuste o ângulo do modelo 3D para alinhá-lo precisamente com o perfil do paciente para precisão.
- Curvatura
- Deslize o modelo lateralmente para corresponder aos recursos anatômicos específicos, garantindo uma visão personalizada e realista.
- Rotação
-
Ajuste a orientação do modelo 3D, girando-o para alcançar a orientação da linha média.

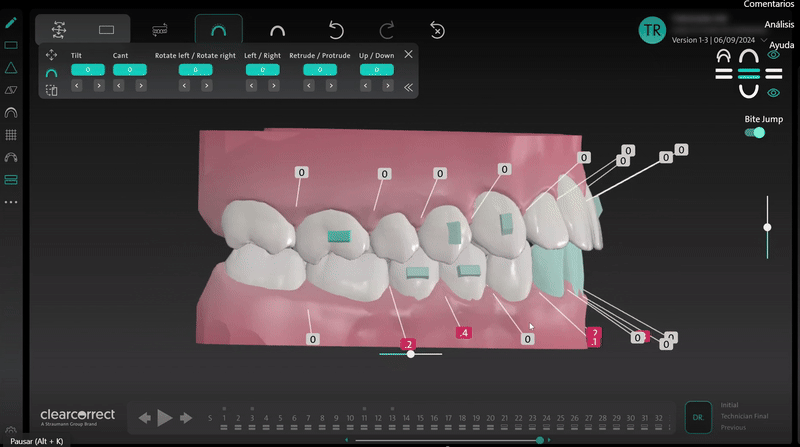

Dr. Edits: Edição do Bite Jump
A ferramenta Dr. Edits: bite jump no ClearPilot fornece controle preciso sobre o posicionamento da mandíbula por meio de uma simulação bite jump ajustável.
Esse recurso permite uma visualização mais precisa dos resultados potenciais do tratamento, especialmente quando se incorporam técnicas avançadas como cirurgia ou elásticos. Todos os movimentos são medidos em incrementos de milímetros e aplicados exclusivamente à mandíbula.
A ferramenta permite os seguintes movimentos:
- Retrusão/Protrusão
- Ajuste o movimento de retrusão/protrusão em incrementos de milímetros.
- Para cima/baixo
- Ajuste o movimento para cima/baixo em incrementos de milímetros.
- Inclinação
- Aplica a inclinação para frente ou para trás da mandíbula.
- Desalinhamento
- Controla a inclinação lateral, representando o desvio ou assimetrias do plano oclusal.
- Gire para a esquerda/Gire para a direita
- Permite a rotação da mandíbula em torno de um eixo vertical para correções da linha média ou casos assimétricos.
- Esquerda/Direita
- Simula deslocamentos laterais da mandíbula.

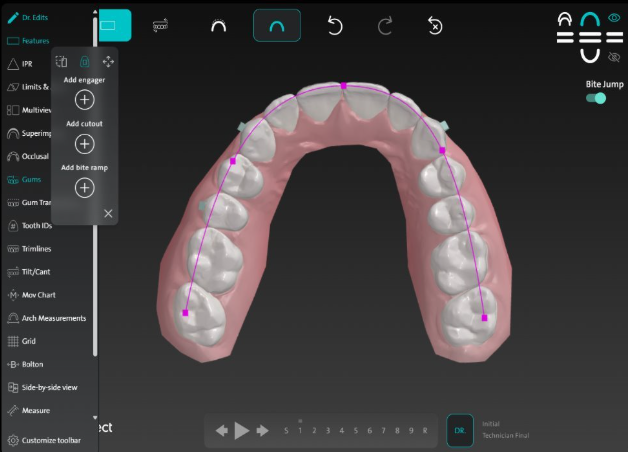

Dr. Edits: Edição de Arco
As ferramenta Dr. Edits: Edição de Arco no ClearPilot permite ajustes segmentais precisos à posição do arco, garantindo movimento controlado sem comprometer a forma do arco. Também permite expandir e visualizar os arcos superiores e inferiores do alvo.
Fazendo Alterações nas Edições Realizadas com os Controles 3D do ClearPilot
Vamos ver como ajustar, reverter ou desfazer edições feitas no Setup usando a ferramenta Controles 3D:
| Método | Descrição |
|---|---|
| Barra de ferramentas de movimento individual do dente |
|
| Barra de Ferramentas de Recursos |
|
| Usando os ícones de Seta |
|
Conclusão
Usando os Controles 3D do ClearPilot, você tem acesso a ferramentas poderosas para o desenvolvimento de planos de tratamento personalizados. Esses controles habilitam os clínicos a ajustar suas configurações de tratamento para alinhar precisamente com as metas únicas de cada paciente.
No ClearCorrect, estamos dedicados a melhorar sua experiência e equipar você com os recursos necessários para avançar em sua prática.
Outros artigos relacionados que você pode achar úteis:
- ClearPilot™ - Introdução e Uso
- ClearPilot – Práticas Recomendadas para o Setu
- ClearPilot – Perguntas Frequentes
Para um treinamento mais detalhado sobre como usar o ClearPilot e as ferramentas de controle 3D, por favor, visite o Ortho Campus.
