ClearPilot Versão 10.0
Dr. Edits Controlos 3D: Descrição e funcionalidades
Os Controlos 3D do modo Dr. Edits são um conjunto de ferramentas e funcionalidades interativas concebidas para a personalização precisa e avaliação de setups de tratamento ClearCorrect. Permite-lhe gerir visualmente os movimentos dos dentes, adicionar funcionalidades de tratamento e ajustar as configurações de tratamento para alinhar com os objetivos de tratamento do seu paciente.
Neste artigo, forneceremos informações sobre os controlos 3D disponíveis, que incluem:
| Finalidade | Ferramenta |
|---|---|
| Controlos 3D para movimento dos dentes |
|
|
Edição 3D das Características Clínicas do Clear Control™ |
|

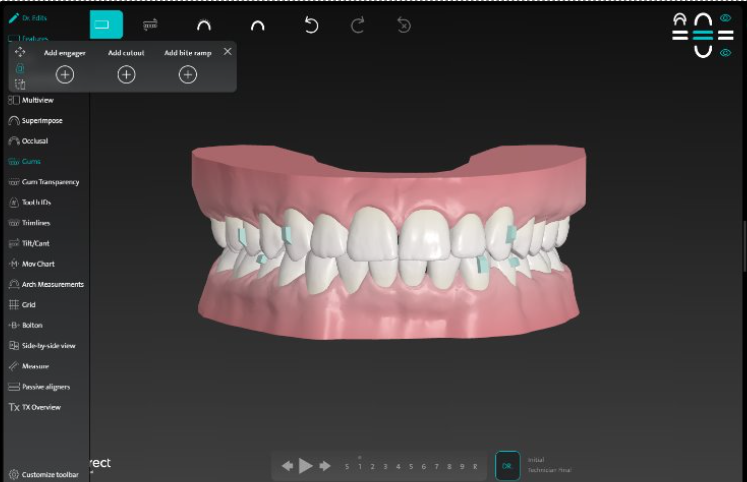

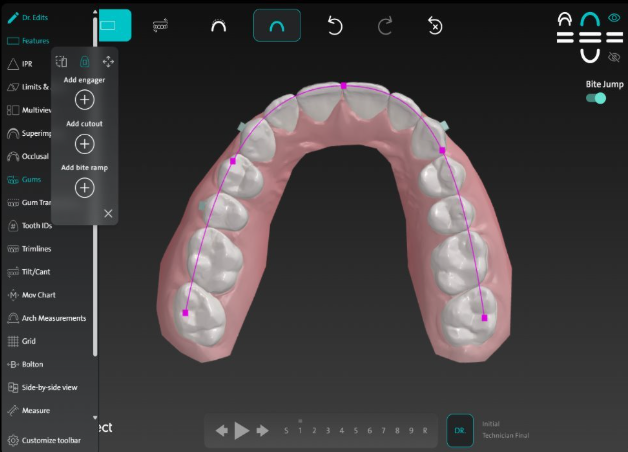

Acesso e orientação da barra de ferramentas do 3D Controls do Dr. Edits

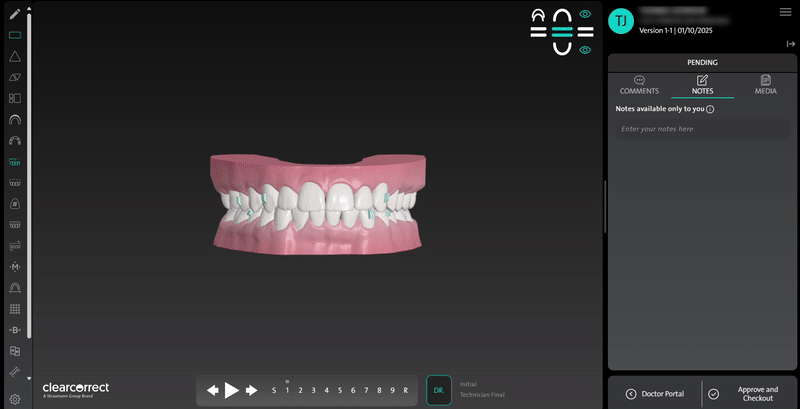

- Ativar o modo Dr. Edits
-
Dentro da plataforma ClearPilot, clique em:
- O ícone do lápis localizado no menu esquerdo
- O Dr. passa para a linha do tempo na zona inferior do ecrã
O modo Dr. Edits será ativado e a barra de ferramentas com as funcionalidades aparecerá.
- Aceder aos Controlos 3D
-
- Ferramentas de edição de movimento dentário e características clínicas: Para editar, clique duas vezes num dente no modelo 3D para movimento dentário individual/múltiplo, ou um engager, recorte e rampa de mordida.
- Ajustes de redução interproximal: Passe o rato sobre o sinalizador de colisão/espaçamento e clique nas opções disponíveis para reduzir, aumentar ou definir opções de contacto.
- Ícone da barra de ferramentas: Utilize os respetivos ícones para a edição de salto de mordida, inclinação/declive e arcada.
- Editar localização do menu
-
- Reposicionamento: Clique no ícone Mover (canto superior esquerdo) para arrastar a barra de ferramentas para a localização da sua preferência.
- Orientação: Clique no ícone deOrientação (canto inferior esquerdo) para alternar entre os layouts vertical e horizontal.
Movimento Individual e Multidente
O Movimento Individual e Multidente é uma ferramenta no ClearPilot que permite mover um dente individual ou vários dentes para uma posição desejada.

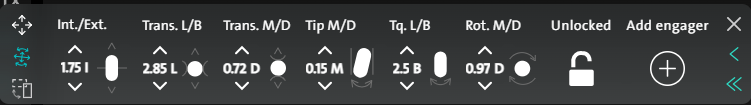

Os respetivos Controlos 3D permitem os seguintes movimentos dentários:
- Int./Ext.
- Este botão move o dente selecionado com um movimento de intrusão ou extrusão.
- Trans. L/B
- Este botão move o dente selecionado com um movimento de translação lingual (L) ou bucal (B).
- Trans. M/D
- Este botão move o dente selecionado com um movimento de translação mesial (M) ou distal (D).
- Inclinação M/D
- Este botão move o dente selecionado com um movimento de inclinação mesial (M) ou distal (D).
- Torção L/B
- Este botão move o dente selecionado com um movimento de torção lingual (L) ou bucal (B).
- Rotação M/D
- Este botão move o dente selecionado com um movimento de rotação mesial (M) ou distal (D).
- Bloqueio/Desbloqueio
- Este botão irá travar um dente no lugar, restringindo o movimento.
Depois de fazer as alterações desejadas e fornecer instruções relacionadas com as suas alterações, envie-as no ClearPilot e o técnico ajustará o setup para refletir as suas alterações solicitadas.

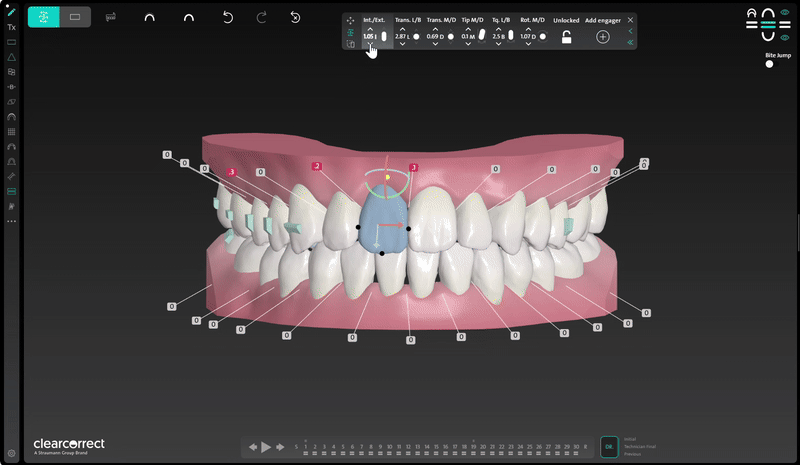

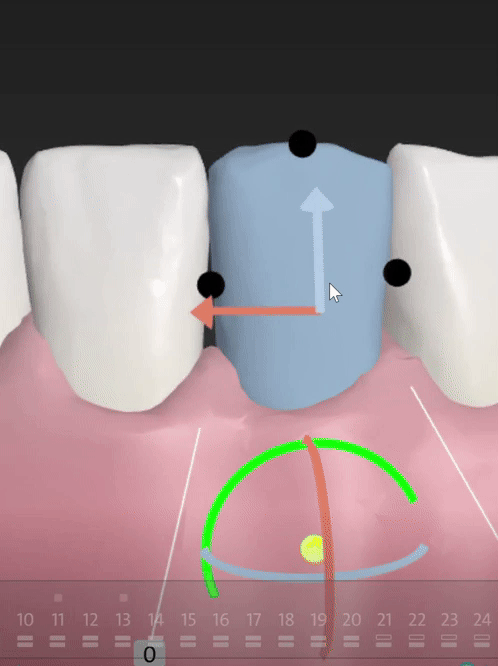

Utilizar a ferramenta 3D Compass
A ferramenta 3D Compass permite a manipulação precisa dos dentes no setup de tratamento.
Inclui setas direcionais para movimentos verticais, horizontais e de profundidade, juntamente com controlos de rotação para melhorar a visualização e a precisão.
Pode ajustar a rotação padrão durante as edições 3D para um melhor controlo sobre os ajustes da coroa, da raiz e das rotações articulares.
Após selecionar um dente, aparecerão pontos pretos de cada lado, permitindo-lhe alterar o eixo de rotação do centro do dente para o topo da coroa ou os lados mesiais/distais para movimentos mais direcionados.

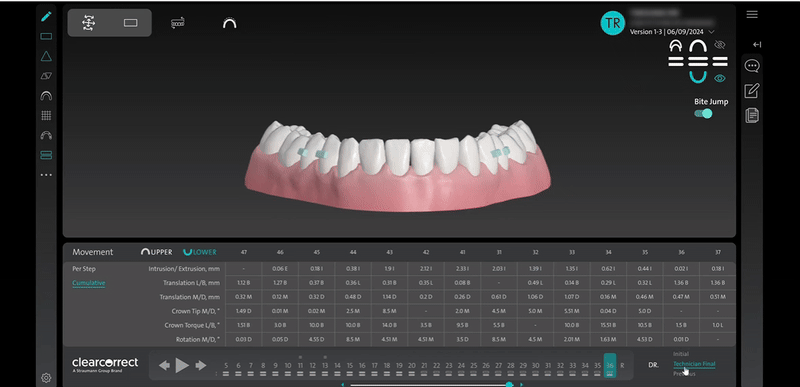

Utilizar a Tabela de movimentos para movimentação dentária
Ao utilizar a ferramenta de movimento individual do dente, o movimento sugerido pelo técnico será exibido em cinza na Tabela de Movimentos dentro do setup de tratamento.
A alteração atualmente implementada pelo médico dentista será exibida em verde-petróleo.
Também pode selecionar a célula na Tabela de movimentos para introduzir um valor numérico para o movimento.

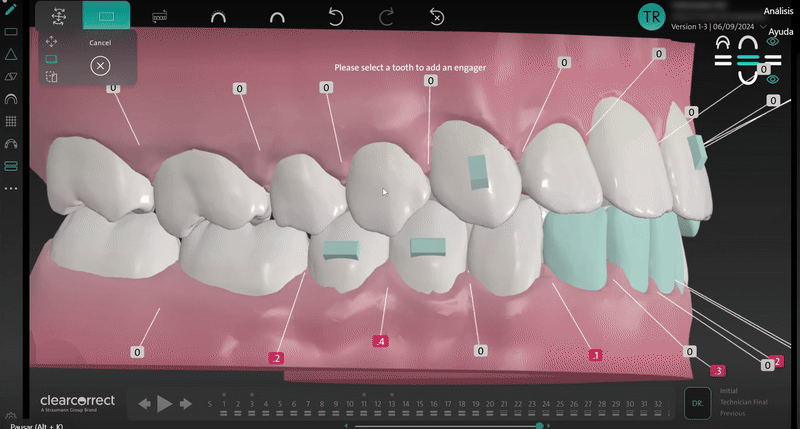

Dr. Edits: Engagers
A ferramenta Dr. Edits: Engagers no ClearPilot permite-lhe personalizar os engagers no seu setup de tratamento.
Pode selecionar e fazer alterações aos engagers com as seguintes opções:
- Dente
- Selecione o dente onde deseja que o engager seja colocado.
- Orientação
- Vertical ou horizontal
- "Tipo",
- Cunha padrão ou cunha com bisel alargado
- Posição
- Bucal ou lingual
- Tamanho?
- 2 mm, 3 mm (padrão) ou 4 mm
- Profundidade?
- Com base na orientação:
Vertical: 1,00 mm (padrão) ou 1,25 mm
Horizontal: 0,75 mm (padrão) ou 1,00 mm - Posição do Engager
- Ajuste girando e/ou transladando o engager
Depois de fazer as alterações desejadas no engager e fornecer instruções relacionadas com as suas alterações, envie-as no ClearPilot e o técnico ajustará o setup para refletir as suas alterações solicitadas.

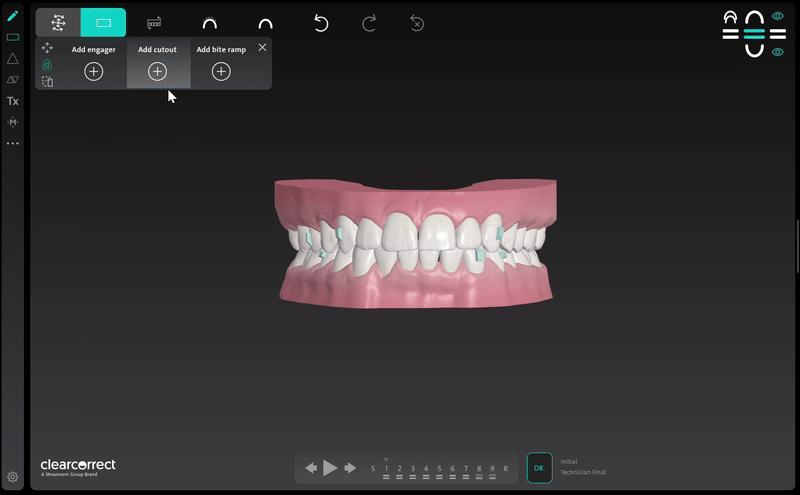

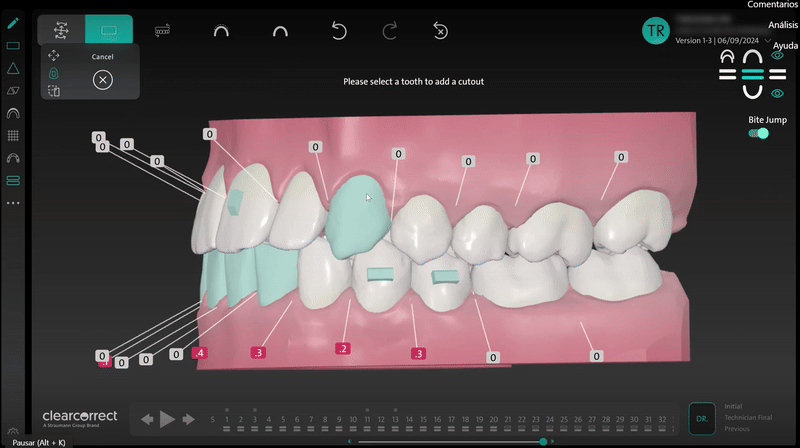

Dr. Edits: Cutouts
A ferramenta Dr. Edits: Cutouts no ClearPilot permite que personalize o posicionamento e o tipo de recortes no seu setup de tratamento.
Pode selecionar e ajustar as seguintes opções:
- Dente
- Selecione o dente em que deseja que o recorte seja colocado
- Forma?
- Escolha o formato do recorte:
Botão (padrão)
Fenda - Posição
- Escolha a posição da superfície para o recorte:
Bucal (padrão)
Lingual
Depois de criar as suas colocações de recorte personalizadas e fornecer instruções relacionadas com as suas alterações, envie-as no ClearPilot e o técnico ajustará o setup para refletir as alterações solicitadas.
Dr. Edits: Bite Ramps
A ferramenta Dr. Edits: Bite Ramps no ClearPilot permite que personalize o posicionamento e o tipo de rampas de mordida dentro do seu setup de tratamento.
Pode selecionar e ajustar os seguintes agrupamentos:
- Anterior
- Incisivos
superiores Incisivos superiores e caninos Apenas caninos
superiores - Posterior
- Apenas molares ou pré-molares inferiores

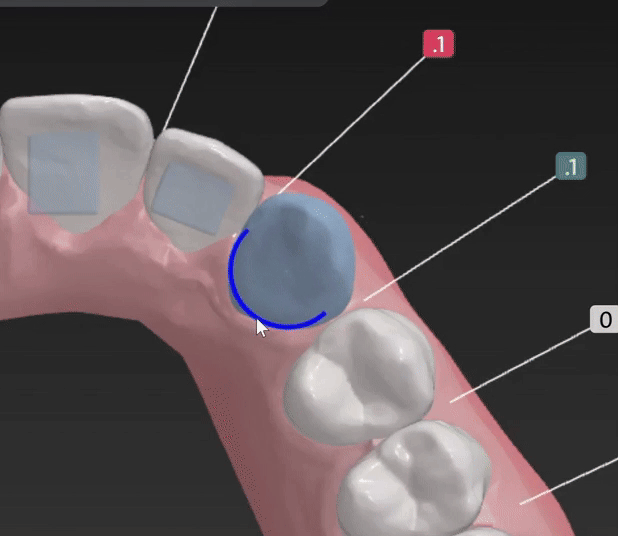

IPR Editing: Direct Collision/Space Edits
A ferramenta Dr. Edits: IPR – Direct Collision/Space Edits no ClearPilot permite-lhe personalizar a Redução Interproximal no seu setup de tratamento.
- Edições Individuais
- Para fazer edições individuais de redução
interproximal, clique nas bandeiras para ajustar o espaçamento entre os dentes em milímetros:
Verde-petróleo = espaços Vermelho = colisões
Branco = sem contacto/nulo - Múltiplas edições
- Para múltiplas edições de redução interproximal, selecione os dentes e escolha um de dois métodos:
Espaçamento uniforme: Aplique o mesmo espaço a todos os dentes selecionados.
Distribuição equitativa: Distribua o espaço equitativamente entre os dentes selecionados.

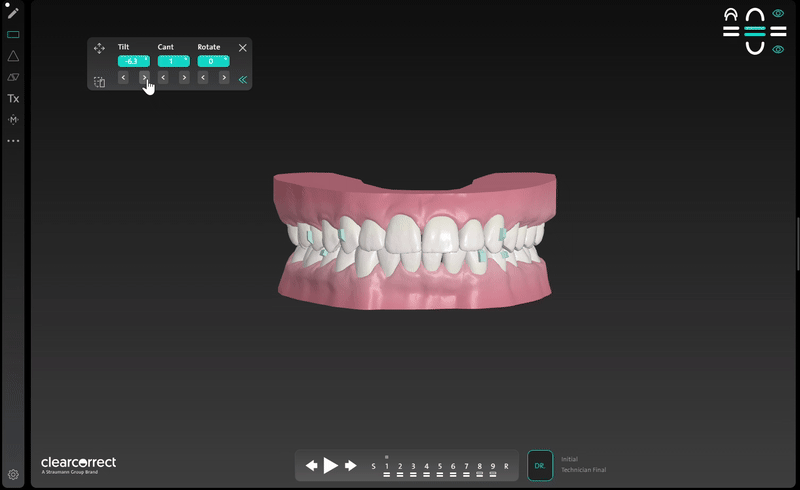

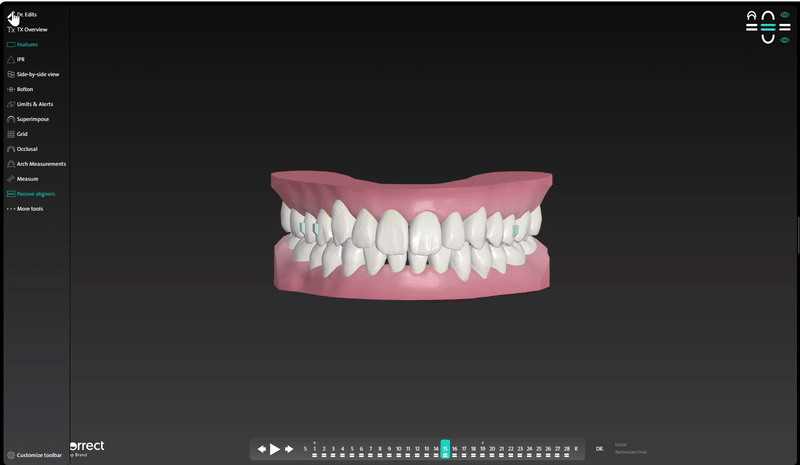

Dr. Edits: Tilt/Cant
A ferramenta Dr. Edits: Tilt/Cant (Inclinação/Declive) no ClearPilot permite-lhe editar a posição do modelo 3D em todos os eixos, possibilitando uma representação precisa da posição da mandíbula para realizar ajustes especializados e adequados ao perfil e linhas faciais do paciente.
A ferramenta permite os seguintes movimentos:
- Inclinação
- Ajuste o ângulo do modelo 3D para um alinhamento preciso ao perfil do paciente para maior rigor.
- Declive
- Incline o modelo lateralmente para corresponder às características anatómicas específicas, assegurando uma visualização personalizada e realista.
- Rotação
-
Ajuste a orientação do modelo 3D, rodando-o para alcançar a orientação da linha média.

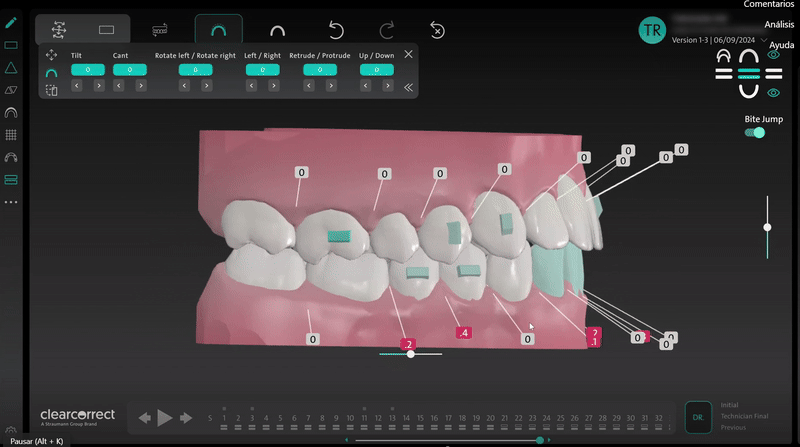

Dr. Edits: Bite Jump Editing
A ferramenta Dr. Edits: Bite Jump no ClearPilot proporciona um controlo preciso sobre o posicionamento da mandíbula através de uma simulação de salto de mordida ajustável.
Esta funcionalidade permite uma visualização mais fidedigna dos potenciais resultados do tratamento, especialmente quando se incorporam técnicas avançadas como cirurgia ou elásticos. Todos os movimentos são medidos em incrementos de milímetro e aplicados exclusivamente à mandíbula.
A ferramenta permite os seguintes movimentos:
- Retrusão/protrusão
- Ajuste do movimento de retrusão/protrusão em incrementos de milímetros.
- Subir/Descer
- Ajuste do movimento para cima/baixo em incrementos de milímetro.
- Inclinação
- Aplica inclinação para a frente/para trás da mandíbula.
- Declive
- Controla a inclinação lateral para representar a inclinação do plano oclusal ou assimetrias.
- Rodar para a esquerda/Rodar para a direita
- Permite a rotação da mandíbula em torno de um eixo vertical para correções da linha média ou casos assimétricos.
- Esquerda/Direita
- Simula deslocamentos laterais da mandíbula.
Dr. Edits: Arch Editing
A ferramenta Dr. Edits: Arch Editing no ClearPilot permite ajustes segmentais precisos na posição arcada garantindo movimento controlado sem comprometer o formato da arcada. Também permite expandir e visualizar os preconizados arcos superiores e inferiores.
Alterar edições efetuadas com os Controlos 3D do ClearPilot
Eis como ajustar, reverter ou desfazer edições efetuadas no setup com os Controlos 3D:
| Método | Detalhes |
|---|---|
| Barra de ferramentas do movimento individual do dente |
|
| Barra de ferramentas de funcionalidades |
|
| Utilizar os ícones de seta |
|
Conclusão
Com os Controlos 3D do ClearPilot, tem acesso a ferramentas poderosas para o desenvolvimento de planos de tratamento personalizados. Estes controlos permitem ajustar os seus Setups de Tratamento com precisão, conforme os objetivos únicos de cada paciente.
Na ClearCorrect, estamos empenhados em melhorar a sua experiência e em facultar os recursos necessários para avançar com a sua prática.
Outros artigos relacionados que pode considerar úteis:
- ClearPilot™ - Introdução e Utilização
- ClearPilot – Boas práticas de setups de tratamento
- ClearPilot – Perguntas frequentes
Para uma formação mais detalhada sobre como usar o ClearPilot e as ferramentas de Controlo 3D, visite o Ortho Campus.
