ClearPilot Versão 9.0
Descrição e funcionalidades do 3D Controls 3D do Dr. Edits
A ferramenta 3D Controls do Dr. Edits é composta por uma variedade de ferramentas e funcionalidades interativas concebidas para a personalização precisa e avaliação de configurações de tratamento ClearCorrect. Permite-lhe gerir visualmente os movimentos dos dentes, adicionar funcionalidades de tratamento e ajustar as configurações de tratamento para alinhar com os objetivos de tratamento do seu paciente.
Neste artigo, forneceremos informações sobre os controlos 3D disponíveis, que incluem:
| Finalidade | Ferramenta |
|---|---|
| ·Controlos 3D para mover os dentes: |
|
| Controlos 3D para editar as Características Clínicas |
|
Acesso e orientação da barra de ferramentas do 3D Controls do Dr. Edits
- Abrir o Dr. Edits
-
- Dentro da plataforma ClearPilot, clique no ícone do lápis no menu esquerdo para entrar no modo Dr. Edits. As barras de ferramentas Funcionalidades aparecerão à direita do ícone do Lápis.
- Aceder a 3D Controls
-
- Ferramentas de edição de movimento dentário e características clínicas: clique em um dente no modelo 3D para edição de movimento dentário individual/múltiplo, engager, recorte e rampa de mordida.
- Edição Redução Interproximal Habilite os sinalizadores Redução Interproximal no menu esquerdo e use as setas + ou - para ajustar os contatos entre os dentes selecionados.
- Outras ferramentas: use os ícones correspondentes para a edição de salto de mordida, inclinação e arcada.
- Editar localização do menu
-
- Reposicionamento: Clique no ícone de movimento (canto superior esquerdo) para arrastar a barra de ferramentas para um novo local.
- Orientação: Clique no ícone de orientação (canto inferior esquerdo) para alternar entre layouts verticais e horizontais.
Movimento Individual e Multidente
Movimento Individual e Multidente é uma ferramenta no ClearPilot que permite mover um dente individual ou vários dentes para uma posição desejada.
Os controlos 3D para Movimento dos Dentes permitem os seguintes movimentos dos dentes:
- Int./Ext.
- Este botão move o dente selecionado com um movimento de intrusão ou extrusão.
- Trans. L/B
- Este botão move o dente selecionado com um movimento de translação lingual (L) ou bucal (B).
- Trans. M/D
- Este botão move o dente selecionado com um movimento de translação mesial (M) ou distal (D).
- Inclinação M/D
- Este botão move o dente selecionado com um movimento de inclinação mesial (M) ou distal (D).
- Torção L/B
- Este botão move o dente selecionado com um movimento de torção lingual (L) ou vestibular (B).
- Rotação M/D
- Este botão move o dente selecionado com um movimento de rotação mesial (M) ou distal (D).
- Bloqueio/Desbloqueio
- Este botão irá travar um dente no lugar, restringindo o movimento.
Depois de fazer as alterações desejadas e fornecer instruções relacionadas com as suas alterações, envie-as no ClearPilot e o técnico irá ajustar a configuração para refletir as suas alterações solicitadas.
Utilizando a Ferramenta Bússola 3D
A ferramenta 3D Compass permite a manipulação precisa dos dentes no setup.
Inclui setas direcionais para movimentos verticais, horizontais e de profundidade, juntamente com controlos de rotação para melhorar a visualização e a precisão.
Pode ajustar a rotação padrão durante as edições 3D para um melhor controlo sobre os ajustes da coroa e da raiz e as rotações da articulação.
Depois de selecionar um dente, pontos pretos aparecerão em cada lado, permitindo que altere a rotação do centro do dente até à ponta da coroa ou aos lados mesial/distal para movimentos mais direcionados.
Utilização da Tabela de movimentos para movimentação dentária
Ao utilizar a ferramenta de movimento individual de dentes, o movimento proposto sugerido pelo técnico será exibido em cinzento na Tabela de movimentos.
A alteração mais recente que foi feita aparecerá em verde-azulado.
Também pode selecionar a célula na Tabela de movimentos para digitar um valor numérico para o movimento.
Dr. Edits: Engagers
A ferramenta Dr. Edits: Engagers no ClearPilot permite que personalize os engagers dentro do seu setup de tratamento.
Pode selecionar e fazer alterações aos engagers com as seguintes opções:
- Dente
- Selecione o dente onde deseja que o engager seja colocado.
- Orientação
- Vertical ou horizontal
- "Tipo",
- Cunha padrão ou cunha com bisel alargado
- Posição
- Bucal ou lingual
- Tamanho?
- 2 mm, 3 mm (padrão) ou 4 mm
- Profundidade?
- Com base na orientação:
Vertical: 1,00 mm (padrão) ou 1,25 mm
Horizontal: 0,75 mm (padrão) ou 1,00 mm - Posição do Engager
- Ajuste girando ou transladando o engager
Depois de fazer as alterações desejadas no engager e fornecer instruções relacionadas com as suas alterações, envie-as no ClearPilot e o técnico irá ajustar a configuração para refletir as suas alterações solicitadas.

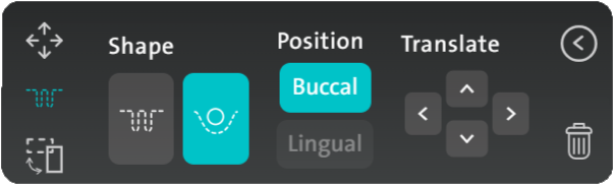

Dr. Edits: Cutouts
A ferramenta Dr. Edits: Cutouts no ClearPilot permite que personalize o posicionamento e o tipo de recortes no seu setup de tratamento.
Pode selecionar e ajustar as seguintes opções:
- Dente
- Selecione o dente em que deseja que o recorte seja colocado
- Forma?
- Escolha o formato do recorte:
botão (padrão)
Fenda - Posição
- Escolha a posição da superfície para o recorte:
Bucal (padrão)
Lingual
Depois de fazer as suas colocações de recorte personalizadas e fornecer instruções relacionadas com as suas alterações, envie-as no ClearPilot e o técnico irá ajustar a configuração para refletir as suas edições solicitadas.

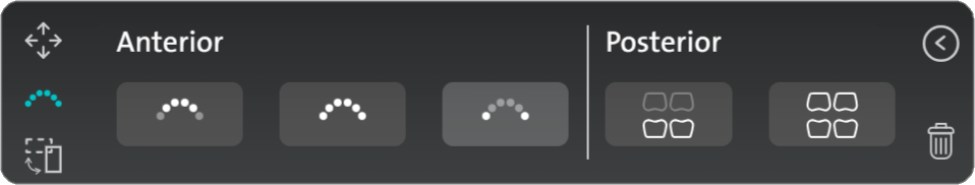

Dr. Edits: Bite Ramps
A ferramenta Dr. Edits: Bite Ramps no ClearPilot permite que personalize o posicionamento e o tipo de rampas de mordida dentro do seu setup de tratamento.
Pode selecionar e ajustar os seguintes agrupamentos:
- Anterior
- Incisivos
superiores Incisivos superiores e caninos
Apenas caninos superiores - Posterior
- Molares inferiores apenas
Molares superiores e inferiores Os
pré-molares devem ser solicitados no painel de comentários
IPR Editing: Direct Collision/Space Edits
A ferramenta Dr. Edits: IPR – Direct Collision/Space Edits no ClearPilot permite que personalize a Redução Interproximal dentro do seu setup de tratamento.
- Edições Individuais
- Para fazer edições individuais deRedução Interproximal clique nas bandeiras para ajustar o espaço entre os dentes em milímetros:
Verde = espaços
Vermelho = colisões
Branco = sem contacto/nulo - Múltiplas edições
- Para várias edições de Redução Interproximal, selecione os dentes e escolha um dos dois métodos:Espaço
uniforme: Aplique o mesmo espaço a todos os dentes selecionados.
Distribuição igual: Distribua o espaço igualmente entre os dentes selecionados.

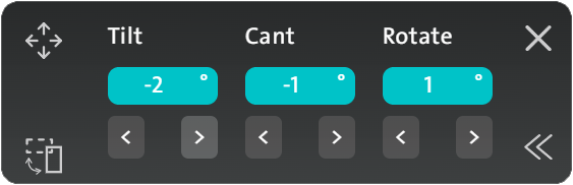

Dr. Edits: Tilt/Cant
A ferramenta Dr. Edits: Tilt/Cant no ClearPilot permite-lhe personalizar ou editar a posição do modelo 3D em todos os eixos, permitindo-lhe refletir com precisão a posição da mandíbula para realizar ajustes especializados para se adequar às linhas faciais e ao perfil do paciente.
A ferramenta permite os seguintes movimentos:
- Inclinação
- Ajuste o ângulo do modelo 3D para um alinhamento preciso ao perfil do paciente para maior rigor.
- Declive
- Incline o modelo lateralmente para corresponder às características anatómicas específicas, assegurando uma visualização personalizada e realista.
- Rotação
-
Ajuste a orientação do modelo 3D, rodando-o para efetuar a correção da linha média.
Dr. Edits: Bite Jump Editing
A ferramenta Dr. Edits: Bite Jump no ClearPilot fornece controlo preciso sobre o posicionamento da mandíbula através de uma simulação salto de mordida ajustável.
Esta funcionalidade permite uma visualização mais precisa dos potenciais resultados do tratamento, especialmente quando se incorporam técnicas avançadas como cirurgia ou elásticos.
A ferramenta permite os seguintes movimentos:
- Retrusão/protrusão
- Ajuste o movimento de retrusão/protrusão em incrementos de milímetros.
- Subir/Descer
- Ajuste o movimento para cima/para baixo em incrementos de milímetro.
Dr. Edits: Arch Editing
A ferramenta Dr. Edits: Arch Editing no ClearPilot permite ajustes segmentais precisos na posição arcada garantindo movimento controlado sem comprometer o formato da arcada. Também permite expandir e visualizar tanto os arcos superiores como os inferiores do alvo.
Ajustar, Reverter e Desfazer as Edições Feitas com a Ferramenta 3D Controls
Vamos ver como ajustar, reverter ou desfazer edições feitas no setup de tratamento utilizando a ferramenta 3D Controls:
| Método | Pormenores |
|---|---|
| A partir da barra de ferramentas do movimento individual do dente |
|
| Na barra de ferramentas Características Clínicas |
|
| Utilizando os ícones de seta |
|
Conclusão
A Ferramenta de Planeamento do Tratamento ClearPilot foi concebida para o ajudar a gerar as Configurações de Tratamento desejadas para os seus pacientes.
Na ClearCorrect, estamos empenhados em melhorar a sua experiência e em facultar os recursos necessários para avançar com a sua prática.
Com os Controlos 3D da ClearPilot, terá acesso a ferramentas avançadas para desenvolver planos de tratamento personalizados. Estes controlos permitem ajustar o seu Setup de Tratamento com precisão, conforme os objetivos únicos de cada paciente.
Outros artigos relacionados que pode considerar úteis:
- ClearPilot™ - Introdução e Utilização
- ClearPilot – Boas práticas de setups de tratamento
- ClearPilot – Perguntas frequentes
Para uma formação mais detalhada sobre como usar o ClearPilot e as ferramentas de controlo 3D, visite o Ortho Campus.
